专利号: 2018107040489
申请人: 芜湖懒人智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

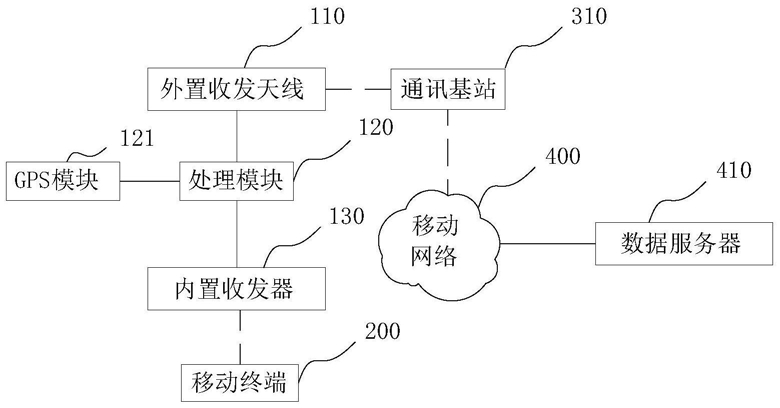

1.一种动车组车厢信号增强系统,其特征在于:在动车组设置有信号收发室,所述信号收发室设置有信号收发装置,所述信号收发装置包括外置收发天线、内置收发器以及处理模块,所述外置收发天线安装于信号收发室外部用于与通讯基站建立通讯,所述内置收发器安装于信号收发室内部用于与收发室内部的移动终端建立通讯;

所述处理模块配置有第一通讯接口策略、数据发送策略以及数据接收策略;

所述第一通讯接口策略用于建立所述内置收发器与对应的移动终端之间的通讯接口,具体包括连接访问步骤,移动终端与所述内置收发器通过蓝牙进行建立连接;

连接配置步骤,移动终端根据其设备信息生成第一通讯信息并将所述第一通讯信息通过所述蓝牙发送至对应的内置收发器,所述第一通讯信息包括移动终端的网络地址以及移动终端的通讯频点;

连接许可步骤,所述处理模块根据内置收发器接收到的第一通讯信息配置内置收发器的工作参数以建立所述移动终端与所述内置收发器的通讯接口;

所述数据发送策略用于将所述移动终端的第一上行数据发送至对应的通讯基站,所述第一上行数据包括所述移动终端的网络地址,具体包括数据上传步骤,所述移动终端通过内置收发器将待发送的第一上行数据上传至处理模块;

上传数据处理步骤,所述处理模块将处理模块对应的网络地址加入所述第一上行数据以生成第二上行数据;

数据发送步骤,所述外置收发天线发送所述第二上行数据;

所述数据接收策略用于将所述通讯基站的第一下行数据发送至对应的移动终端,具体包括数据接收步骤,当第一下行数据对应的网络地址与所述处理模块对应的网络地址相同时,所述外置收发天线接收所述第一下行数据;

接收数据处理步骤,所述处理模块根据处理模块对应的网络地址处理所述第一下行数据以得到第二下行数据,所述第二下行数据包括所述移动终端的网络地址;

数据下载步骤,所述内置收发器将第二下行数据发送至对应的移动设;

还包括数据服务器,所述数据服务器设置于数据网络中,所述数据服务器配置有基站定位策略,所述基站定位策略包括基站数据表建立步骤,根据所述动车组的运行参数以及通讯基站的位置建立定位数据表,所述定位数据表包括若干定位数据,每一定位数据包括动车组编号项、时间项以及对应的基站服务项,所述动车组编号项反映一动车组的编号,所述时间项反映当天时间,所述基站服务项反映该动车组编号项以及时间项下对应的通讯基站的基站网络地址;

定位判断步骤,当数据网络有一目的网络地址为所述信号收发装置的网络地址的第一下行数据生成时,若第一下行数据的大小小于预设的基准数据值,通过基站定位步骤发送所述第一下行数据;

基站定位步骤,根据所述目的网络地址获取对应的动车组编号,根据动车组编号筛选对应的定位数据,根据当前实际时间以及定位数据中的时间项获取对应的基站网络地址,将所述第一下行数据发送至该基站网络地址对应的通讯基站;

所述定位判断步骤还包括,若第一下行数据的大小大于预设的基准数据值,通过动态定位步骤发送所述第一下行数据;

所述动态定位步骤包括根据所述第一下行数据的大小将所述第一下行数据拆分为若干目的网络地址相同的第一下行子数据,并根据预设的传输速率以及第一下行子数据的大小按所述第一下行子数据在所述第一下行数据中的顺序配置理论发送时间,根据目的网络地址获取对应的动车组编号,根据动车组编号筛选对应的定位数据,根据每一第一下行子数据的理论发送时间以及定位数据中的时间项获取对应的基站网络地址,当实际时间达到理论发送时间时将对应的第一下行子数据发送至该基站网络地址对应的通讯基站;

所述第一下行子数据在所述通讯基站的发送格式与所述第一下行数据的发送格式相同;

所述动车组配置有GPS模块,所述GPS模块检测所述动车组的位置信息,所述信号收发装置配置有动车组定位策略,所述动车组定位策略包括动车组数据表建立步骤,根据所述通讯基站的位置建立寻址数据表,所述寻址数据表包括若干寻址数据,每一寻址数据包括位置区域项以及基站服务项,所述位置区域项反映该通讯基站的信号覆盖区域,所述基站服务项反映通讯基站的基站网络地址;

动车组定位步骤,当所述信号收发装置生成第二上行数据时,根据当前位置信息以所述位置区域项为索引从所述寻址数据表中筛选寻址数据,根据所述寻址数据获取对应的基站网络地址,将所述第二上行数据通过所述基站网络地址发送至对应的通讯基站。

2.如权利要求1所述的一种动车组车厢信号增强系统,其特征在于:所述移动终端配置有验证模块,用于可通过移动终端向所述验证模块输入验证信息,所述连接访问步骤还包括,所述移动终端通过蓝牙发送所述验证信息至处理模块。

3.如权利要求1所述的一种动车组车厢信号增强系统,其特征在于:所述移动终端的工作频点通过一随机算法在所述移动终端的工作频段中随机生成。

4.如权利要求1所述的一种动车组车厢信号增强系统,其特征在于:所述内置收发器和所述外置收发天线分别设置有信号放大器。
