专利号: 2018107044174
申请人: 诸暨市泓瑞机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

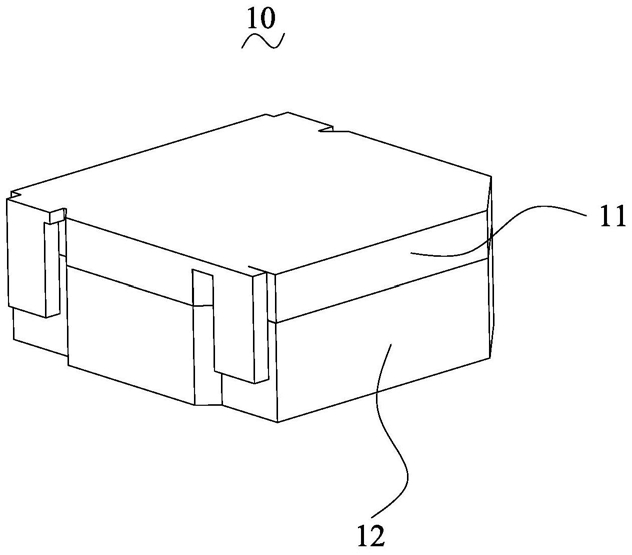

1.一种电子元器件上料定距机构,其特征在于,包括:上料流水线、定距装置、切离装置;

所述上料流水线具有上料端及出料端;

所述定距装置包括:定距移送基座、水平往复移送部、竖直升降插拔部、定距移送杆、定距移送辅助结构;

所述定距移送基座包括左侧定距移送条及右侧定距移送条,所述左侧定距移送条与所述右侧定距移送条相互平行且间隔设置,所述左侧定距移送条与所述右侧定距移送条之间形成定距移送通道,所述定距移送通道具有入料端,所述定距移送通道的入料端与所述上料流水线的出料端衔接;

所述竖直升降插拔部与所述水平往复移送部驱动连接,所述水平往复移送部驱动所述竖直升降插拔部沿水平方向往复移动;所述定距移送杆与所述竖直升降插拔部驱动连接,所述竖直升降插拔部驱动所述定距移送杆沿竖直方向往复升降;所述定距移送杆由所述定距移送通道的底部进入或脱离所述定距移送通道;所述定距移送杆上开设有多个定距移送插拔槽,多个所述定距移送插拔槽呈直线依次间隔排布;

所述定距移送辅助结构包括定距移送辅助气缸及设于所述定距移送辅助气缸伸缩端的定距移送辅助板,所述定距移送辅助板封堵或敞开于所述定距移送通道的顶部;

所述切离装置包括切离驱动部及与所述切离驱动部驱动连接的切离伸缩杆,所述切离伸缩杆由所述定距移送通道的入料端进入或脱离所述定距移送通道。

2.根据权利要求1所述的电子元器件上料定距机构,其特征在于,所述左侧定距移送条上开设有左侧定距移送槽,所述右侧定距移送条上开设有右侧定距移送槽,所述左侧定距移送槽及所述右侧定距移送槽位于所述定距移送通道内。

3.根据权利要求1所述的电子元器件上料定距机构,其特征在于,所述水平往复移送部包括水平往复移送气缸及设于所述水平往复移送气缸伸缩端的水平往复移送座,所述水平往复移送气缸驱动所述水平往复移送座沿水平方向往复移动。

4.根据权利要求1所述的电子元器件上料定距机构,其特征在于,所述竖直升降插拔部包括竖直升降插拔气缸及设于所述竖直升降插拔气缸伸缩端的竖直升降插拔座,所述竖直升降插拔气缸安装于所述水平往复移送座上,所述定距移送杆设于所述竖直升降插拔座上。

5.根据权利要求1所述的电子元器件上料定距机构,其特征在于,所述上料流水线为直线式流水线结构。

6.根据权利要求1所述的电子元器件上料定距机构,其特征在于,所述上料流水线包括上料支撑架及设于所述上料支撑架上的传送带。

7.根据权利要求6所述的电子元器件上料定距机构,其特征在于,所述上料流水线还包括与所述传送带驱动连接的上料传送电机。

8.根据权利要求7所述的电子元器件上料定距机构,其特征在于,所述电机为伺服电机。

9.根据权利要求1所述的电子元器件上料定距机构,其特征在于,所述切离驱动部为气缸驱动结构。

10.一种电子元器件点焊设备,其特征在于,包括权利要求1至9中任意一项所述的电子元器件上料定距机构,还包括与所述电子元器件上料定距机构配合的电子元器件点焊机构。
