专利号: 201810704430X
申请人: 山东工商学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

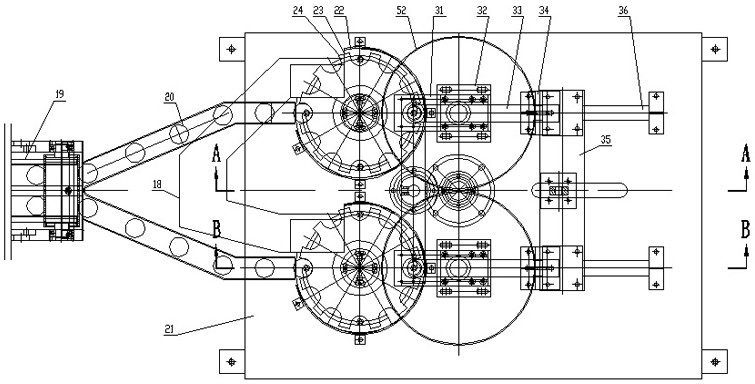

1.一种双头瓶盖加垫机,包括输送机(19),输送机(19)的出口与加垫机相连,所述加垫机包括分度装置、加垫压垫装置及出盖装置,所述加垫装置包括设于机架(1)上的大平板(21),大平板(21)上设有中间立柱(101),中间立柱(101)上安有电机安装板(102),电机安装板(102)上安有电机(103),小皮带轮(44)装在电机轴上,中间立柱(101)上设有料斗底板(45),料斗底板(45)上安有料斗轴承座(50),料斗轴承座(50)上安有料斗(52),料斗轴承座(50)孔内安有旋转套(47),旋转套(47)上端设有拨块(51),拨块(51)下端设有偏心大皮带轮(42),小皮带轮(44)通过圆皮带(43)与偏心大皮带轮(42)相连,旋转套(47)内孔设有料斗内套(40),料斗内套(40)下端与玻璃管(39)连接,玻璃管(39)安于玻璃管座(38)内孔,玻璃管座(38)下端安有导向座(37),其特征在于所述的加垫压垫装置包括安于大平板(21)上的U形座(32),U形座(32)上安有托板(31),托板(31)上设有导向套(28)、挡板(29)和导向座(37),大平板(21)上设有直线导轨副(36),直线导轨副(36)的滑块上安有滑块连接板(35),滑块连接板(35)上安有推板垫铁(34),推板垫铁(34)与导向座(37)之间设有推板(33)并固定于推板垫铁(34)上,滑块连接板(35)下方设有往复移动块(77),往复移动块(77)上设有小轴Ⅲ(78),小轴Ⅲ(78)通过关节轴承Ⅱ(79)、关节轴承Ⅲ(81)与小轴Ⅳ(80)连接,小轴Ⅳ(80)安于摇杆Ⅱ(13)上;大平板(21)上设有导柱Ⅰ(96)和导柱Ⅱ(100),导柱Ⅰ(96)和导柱Ⅱ(100)上设有导柱连接板(93),导柱Ⅰ(96)通过螺母与压垫杆连接板(74)连接,压垫杆连接板(74)孔内设有衬套(73),衬套(73)内设有压垫杆(71),压垫杆(71)上设有弹簧(72),导柱Ⅰ(96)的螺纹孔内设有关节轴Ⅴ(90),垂直连杆(88)一端位于关节轴Ⅴ(90)孔内,另一端安于关节轴承Ⅳ(86)上;所述分度装置包括通过设于大平板(21)上的分度盘轴承座(25),分度盘垫(23)套在分度盘轴承座(25)上,分度盘罩(22)套在分度盘垫(23)上并固定于大平板(21)上,分度盘轴承座(25)上设有两个分度盘(24),分度盘(24)下方的分度盘轴(26)下端分别装有同步带轮Ⅰ(16)和同步带轮Ⅱ(105),同步带轮Ⅰ(16)与齿轮(17)相啮合,齿轮(17)安于凸轮分割器(2)的输出轴上,凸轮分割器(2)安于机架(1)上,凸轮分割器(2)的输入轴两端分别安有链轮Ⅱ(54)、链轮Ⅲ(55),链轮Ⅰ(53)安于机架上的减速电机(14)输出轴上,所述机架(1)底部设有偏心轮座(5),偏心轮座(5)孔内安有传动轴Ⅰ(57),两端设有轴承压盖Ⅱ(56),传动轴Ⅰ(57)中间安有链轮Ⅳ(64),链轮Ⅲ(55)与链轮Ⅳ(64)上安有链条Ⅰ(4),传动轴Ⅰ(57)一端安入偏心轮Ⅱ(66),偏心轮Ⅱ(66)上通过调心球轴承座(68)和调心球轴承(70)安有小轴Ⅱ(69),传动轴Ⅰ(57)另一端安入偏心轮Ⅰ(58),偏心轮Ⅰ(58)上安有小轴Ⅰ(59),小轴Ⅰ(59)上设有关节轴承Ⅳ(86);机架(1)底板上设有摇杆座(11),摇杆座(11)孔内设有传动轴Ⅱ(84),传动轴Ⅱ(84)两端分别安有摇杆Ⅰ(12)和摇杆Ⅱ(13),摇杆Ⅰ(12)上设有小轴Ⅴ(85),小轴Ⅴ(85)上设有关节轴承Ⅰ(10),水平连杆(8)一端与关节轴承Ⅰ(10)连接,另一端与连杆接头(6)连接,连杆接头(6)设于调心球轴承座(68)上。

2.如权利要求1所述的一种双头瓶盖加垫机,其特征在于所述出盖装置包括设于大平板开口处下端的接料板(18)。

3.如权利要求1所述的一种双头瓶盖加垫机,其特征在于所述分度盘(24)的槽口圆弧在凸轮分割器(2)处于间歇停止时与导向套(28)、压垫杆(71)同轴。
