专利号: 2018107048669
申请人: 温州普睿达机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

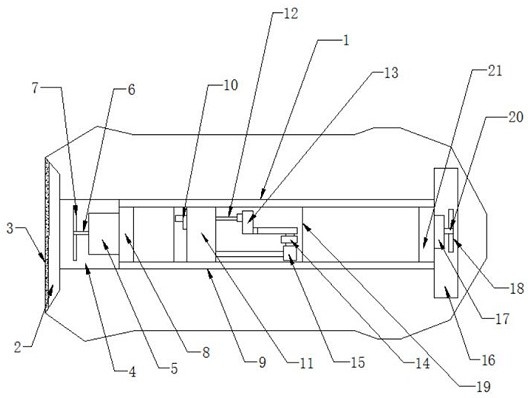

1.一种新能源汽车风道冷却装置,包括装置主体(1),其特征在于:所述装置主体(1)的一侧设置有进风口(2),所述进风口(2)的一侧连接有发电室(4),所述发电室(4)的内部设置有第一发电机(5),所述第一发电机(5)的一侧通过第一旋转轴(6)连接有第一扇叶(7),且所述第一发电机(5)的另一侧连接有第一蓄电池(8),所述发电室(4)的一侧贯穿有通风管(9),所述通风管(9)远离发电室(4)的一侧连接有出风口(16),所述出风口(16)的内部设置有第二发电机(17),所述第二发电机(17)的一侧通过第二旋转轴(20)连接有第二扇叶(18),所述第二发电机(17)的另一侧连接有第二蓄电池(21),所述第一蓄电池(8)和第二蓄电池(21)的之间设置有制冷室(19),所述制冷室(19)的内部设置有压缩机(11),所述压缩机(11)的一侧连接有温度传感器(10),所述压缩机(11)的另一侧通过连接管(12)连接有冷凝器(13),所述冷凝器(13)的一侧通过连接管(12)连接有节流阀(14),所述节流阀(14)的底部通过连接管(12)连接有蒸发器(15);

所述进风口(2)的内部设置有过滤网(3),且过滤网(3)的通孔排列为“铝蜂窝形”;

在所述第一扇叶(7)的下方设置有多棱锥型的凸台,在每隔所述凸台的侧面设置有对应通风道的引风槽,所述引风槽为在侧面内凹的斜面槽,所述凸台的侧面数量与所述通风道的数量相同,在至少一个所述引风槽中设置有检测风压的压力传感器,所述第一扇叶(7)和第二扇叶(18)为受控的可伸缩扇叶,在所述过滤网后方的进风口(2)中设置有电控伸缩板,所述电控伸缩板固定在进风口(2)的顶部,在电控伸缩板靠近过滤网的一侧设置有雨滴传感器,所述电控伸缩板完全伸出后与竖直的过滤网(3)底部之间留有底部通风道,所述电控伸缩板与竖直的过滤网(3)之间的夹角呈30°,在所述进风口(2)底部设置有出水孔;还具有控制器,所述控制器接收压力传感器的压力值,当所述压力值对应于小于20km/h时的压力值时,控制器控制所述第一扇叶(7)和第二扇叶(18)缩回,当所述压力值对应于大于

20km/h小于40km/h的压力值时,控制器控制所述第一扇叶(7)伸出和第二扇叶(18)缩回,当所述压力值对应于大于40km/h的压力值时,控制器控制所述第一扇叶(7)和第二扇叶(18)均伸出;控制器还接收雨滴传感器发出的下雨信号,所述下雨信号分为暴雨信号、大雨信号、中雨信号、小雨信号,当控制器接收到暴雨信号时,控制器控制所述电控伸缩板完全伸出,当接收到大雨信号时,电控伸缩板伸出四分之三,当接收到中雨信号时电控伸缩板伸出四分之二,当接收到小雨信号时电控伸缩板伸出四分之一,当没有接收到下雨信号时,电控伸缩板不伸缩。

2.根据权利要求1所述的一种新能源汽车风道冷却装置,其特征在于:所述蒸发器(15)的一侧通过连接管(12)连接有压缩机(11),且压缩机(11)的顶部和底部连接均连接有通风管(9)。

3.根据权利要求1所述的一种新能源汽车风道冷却装置,其特征在于:所述进风口(2)的竖切体积沿发电室(4)的方向呈递减趋势,且进风口(2)的内表面光滑。

4.根据权利要求1所述的一种新能源汽车风道冷却装置,其特征在于:所述通风管(9)的设置有多个,且所述多个通风管(9)均由不锈钢材料制作而成。
