专利号: 2018107051981
申请人: 绍兴艾笛薇机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

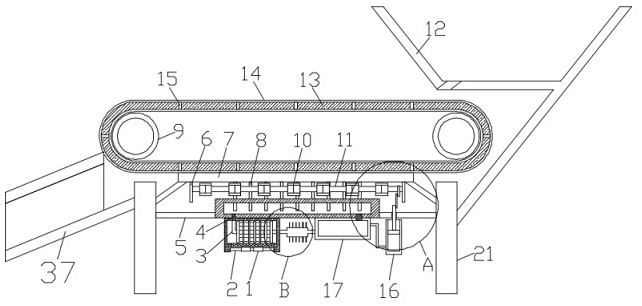

1.一种化工原料冷却装置,包括两个驱动辊(9)和位于驱动辊(9)方的两个支撑腿(21),其特征在于,两个所述驱动辊(9)之间通过传送带(14)传动连接,所述传送带(14)为中空结构且传送带(14)内通过支撑架(15)支撑固定,所述传送带(14)内设有冷却液(13),两个所述支撑腿(21)之间通过支撑杆(22)固定连接有导热座(7),所述导热座(7)的上端与传送带(14)的下端贴合,所述导热座(7)的下端固定连接有两个竖板(6),两个所述竖板(6)之间转动连接有转轴(11),所述导热座(7)的下端等间距设有多个内凹陷的圆弧面,所述转轴(11)安装在圆弧面的圆心轴线上,所述转轴(11)上安装有电磁驱动散热装置,所述导热座(7)的下端固定连接有储水箱(17),所述气缸筒(16)与储水箱(17)之间通过导气管(27)固定连接,所述条形板(29)的侧壁中设有流通腔,所述储水箱(17)的上端与流通腔连通,所述储水箱(17)与流通腔的连通处设有第一单向阀(28),所述条形板(29)的下端固定连接有壳体(33),所述储水箱(17)的侧壁安装有一级散热机构,所述一级散热机构远离储水箱(17)的一端贯穿壳体(33)的侧壁并固定连接有二级散热机构,所述壳体(33)的内底部设有散热口,所述散热口的内顶部与壳体(33)连通,所述散热口内设有散热装置,所述导热座(7)的下端等间距固定连接有多个传热板(8),所述传热板(8)的下端贯穿条形板(29)的上端并延伸至流通腔内,其中一个所述支撑腿(21)上固定连接有料箱(12),另一个所述支撑腿(21)上固定连接有出料导向装置(37)。

2.根据权利要求1所述的一种化工原料冷却装置,其特征在于,所述电磁驱动散热装置包括等间距固定套在转轴(11)上的多个旋转筒,所述旋转筒的侧壁沿其周向等间距设有多个电磁刷片(36),每个所述电磁刷片(36)的磁力线方向沿所述旋转筒的径向方向,每个所述电磁刷片(36)的外端固定安装有与导热座(7)相配合的散热瓦片(10),每个所述散热瓦片(10)随旋转筒转动的过程中,每个述散热瓦片(10)的侧面从所述导热座(7)的圆弧面扫过,每个所述散热瓦片(10)上还固定有温控片(38),各所述温控片(38)与和它顺时针相邻的电磁刷片(36)电性连接并控制该电磁刷片(36)电流的通断,两个所述支撑腿(21)之间通过连接杆(5)固定连接有条形板(29),所述转轴(11)上固定连接往复装置,所述连接杆(5)的下端固定连接有气缸筒(16),所述气缸筒(16)内设有活塞(26),所述活塞(26)的上端固定连接有活动杆(25),所述活动杆(25)的上端转动连接在往复装置上。

3.根据权利要求2所述的一种化工原料冷却装置,其特征在于,所述往复装置包括固定连接在转轴(11)上的偏心轮(23),所述偏心轮(23)的侧壁转动连接有偏转杆(24),所述偏转杆(24)的下端转动连接在活动杆(25)的上端。

4.根据权利要求1所述的一种化工原料冷却装置,其特征在于,所述散热装置包括固定连接在散热口内的固定架(2),所述固定架(2)上固定连接有两个散热风扇(1)。

5.根据权利要求1所述的一种化工原料冷却装置,其特征在于,所述一级散热机构包括与储水箱(17)的输送管(31),所述输送管(31)的中部设有散热腔(32),所述输送管(31)的侧壁位于散热腔(32)处均布有散热片(30)。

6.根据权利要求1所述的一种化工原料冷却装置,其特征在于,所述二级散热机构包括设置在壳体(33)内的两个分水盘(35),两个所述分水盘(35)之间连通有多根冷凝管(18),多根所述冷凝管(18)上共同套设有散热盘(20),所述散热盘(20)的侧壁沿冷凝管(18)的周向等间设有多个弧形腔(19),所述弧形腔(19)内填充有相变材料,另一个所述分水盘(35)通过出水管(3)与流通腔连通,所述出水管(3)与流通腔的连通处设有第二单向阀(4)。

7.根据权利要求1所述的一种化工原料冷却装置,其特征在于,所述出料导向装置(37)包括倾斜固定连接在支撑腿(21)上的导料板,所述导料板的侧壁固定连接有两个挡板,两个所述挡板的上端共同固定连接有盖板。

8.根据权利要求1所述的一种化工原料冷却装置,其特征在于,所述支撑腿(21)的下端设有橡胶垫,所述橡胶垫的下端设有多道防滑槽,多道所述防滑槽均匀分布在所述橡胶垫的下端。
