1.一种铂纳米颗粒的制备方法，其特征在于，包括以下步骤：

1)将溶解有四正辛基溴化铵和树枝状聚合物的甲苯溶液与溶解有氯亚铂酸钾的水溶液混合，在室温下剧烈搅拌0.5‑2小时后，静止分层并收集上层液体；

2)所述的上层液体转移到反应器中，然后在氢气氛围下反应48‑96小时，制备得到的铂纳米颗粒经离心分离收集；

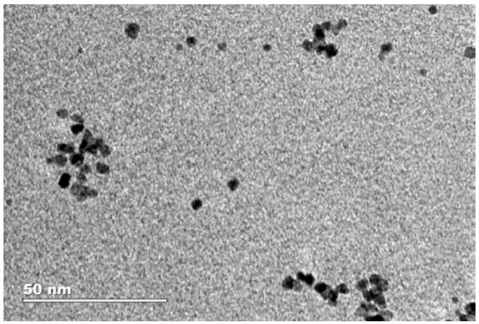

所述的树枝状聚合物为末端含有长链烷烃的树枝状聚酰胺胺；所述的铂纳米颗粒的粒径为2‑6纳米。

2.如权利要求1所述的铂纳米颗粒的制备方法，其特征在于，长链烷烃的链段长度为8‑

18个碳原子，树枝状聚酰胺胺的代数为3‑6代。

3.如权利要求1所述的铂纳米颗粒的制备方法，其特征在于，所述的四正辛基溴化铵的重量为所述的甲苯溶液重量的0.5‑12％。

4.如权利要求1所述的铂纳米颗粒的制备方法，其特征在于，所述的树枝状聚合物的重量为所述的甲苯溶液重量的0.1‑2％。

5.如权利要求1所述的铂纳米颗粒的制备方法，其特征在于，所述的氯亚铂酸钾的重量为所述的水溶液重量的0.5‑10％。

6.如权利要求1所述的铂纳米颗粒的制备方法，其特征在于，所述的离心分离的条件为：离心机转速5000‑12000转/分钟，离心时间为5‑30分钟。

7.一种铂纳米颗粒，其特征在于，采用权利要求1至6任一项所述的制备方法制备而成。
