1.一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于，包括如下步骤：(1)配制体积分数为30％-85％的乙二醇水溶液；

(2)将一定量可溶性镍盐加至一定量乙二醇水溶液中至完全溶解，然后加入一定量乙二胺四乙酸，在30-90℃下恒温搅拌0.5-3小时，得到溶液A；

(3)将一定量钨酸钠加至一定量乙二醇水溶液中，搅拌至完全溶解，得到溶液B；

(4)在保持搅拌情况下，将溶液B逐滴加至溶液A中，然后加入一定量尿素，并继续搅拌

0.1-3小时；

(5)将溶液A和溶液B的混合溶液转入水热反应釜中，在120-210℃下水热反应0.5-36小时；水热反应结束后，将所得产物过滤，滤饼经去离子水洗涤并干燥后，在空气气氛中焙烧

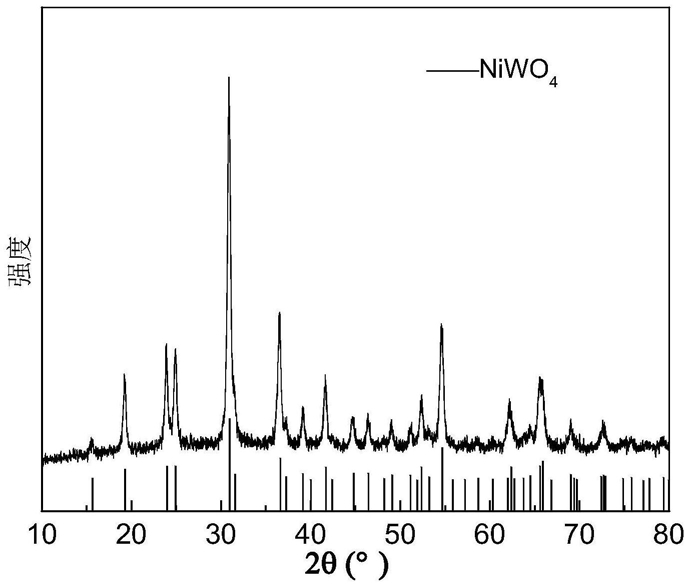

1-6小时，得到核壳状钨酸镍微球载体；

(6)将一定量钨酸镍微球载体加入体积分数为40％的乙醇水溶液中，加热回流2小时，然后冷却至室温，向其加入一定量0.01-0.05mol/L的氯化钯溶液搅拌1-6小时，再加入一定量0.1mol/L的抗坏血酸溶液，搅拌1小时后，经离心、干燥后得到钨酸镍微球负载钯催化剂。

2.根据权利要求1所述的一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于：步骤(2)中，所述可溶性镍盐包括硝酸镍、氯化镍、醋酸镍、硫酸镍中的一种。

3.根据权利要求1所述的一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于：步骤(2)中，乙二胺四乙酸的摩尔数为镍离子摩尔数的0.2-1倍。

4.根据权利要求1所述的一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于：步骤(3)中，按照钨离子与镍离子摩尔比为0.5-1，加入钨酸钠。

5.根据权利要求1所述的一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于：步骤(4)中，加入尿素的摩尔数为镍离子摩尔数的0.5-3倍。

6.根据权利要求1所述的一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于：步骤(5)中，水热产物的焙烧温度为150℃-550℃。

7.根据权利要求1所述的一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于：步骤(6)中，加入氯化钯溶液与40％乙醇水溶液体积比为1:40-1:70，,加入的抗坏血酸的摩尔数为氯化钯摩尔数的2-10倍。

8.根据权利要求1所述的一种核壳状钨酸镍微球负载钯催化剂的制备方法，其特征在于：步骤(2)、(3)、(6)中，所述乙醇水溶液的用量并没有特别的限定，只要其能够使得反应顺利进行即可。

9.一种核壳状钨酸镍微球负载钯催化剂，其特征在于：所述核壳状钨酸镍微球负载钯催化剂通过权利要求1-7中任一项所述的核壳状钨酸镍微球负载钯催化剂的制备方法制备得到。

10.一种根据权利要求9所述核壳状钨酸镍微球负载钯催化剂的应用，其特征在于：所述的核壳状钨酸镍微球负载钯催化剂用于催化烯烃加氢、醛加氢及suzuki偶联反应。
