专利号: 2018107146055
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种双平行光管式跟瞄转台指向精度测试系统,其特征在于包括指向精度测试装置和放置平台,其中放置平台放置在指向精度测试装置前面,放置平台可以在指向精度测试装置前面的地面上移动以找到合适的测量位置;

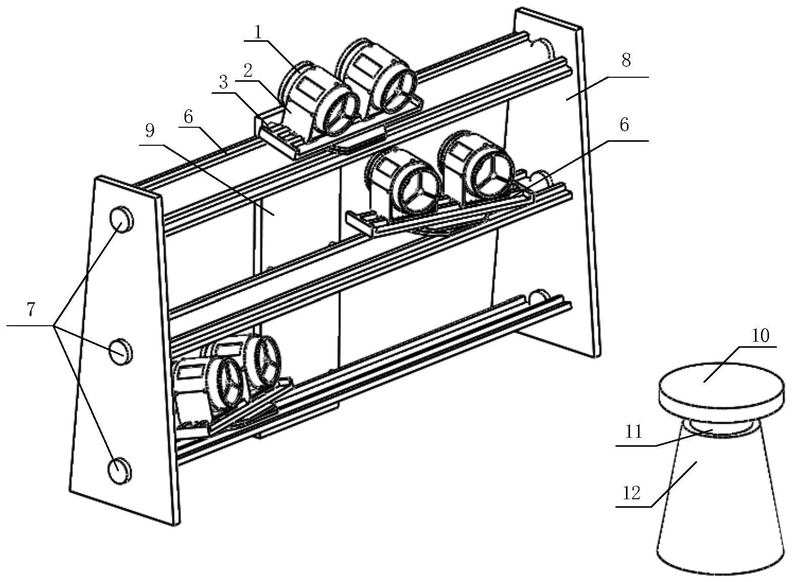

指向精度测试装置包括平行光管(1)、平行光管支撑架(2)、平行光管间距调整导轨(3)、平行光管角度调整顶丝(4)、平行光管组角度调整轴系(5)、直线导轨(6)、直线导轨角度调整轴系(7)、侧支撑立板(8)和背部支撑立板(9),其中单个平行光管(1)通过平行光管角度调整顶丝(4)固定在平行光管支撑架(2)上,构成一套平行光管组件,该平行光管组件上的平行光管支撑架(2)通过滑动轴承与平行光管间距调整导轨(3)相连接,每个平行光管间距调整导轨(3)上安装两套平行光管组件构成平行光管组,平行光管组通过平行光管组角度调整轴系(5)连接在直线导轨(6)上,每个直线导轨(6)的两端均通过直线导轨角度调整轴系(7)安装在侧支撑立板(8)之间,背部支撑立板(9)固定在直线导轨(6)的背面,侧支撑立板(8)与地面进行稳定安装,确保整个系统稳定运行;

放置平台包括被检转台放置平台(10)、平台升降机构(11)和平台基座(12),被检转台放置平台(10)通过平台升降机构(11)与平台基座(12)连接,并可以进行被检转台放置平台(10)垂直方向的升降调整,平台基座(12)与地面可以进行稳定安装,确保被检转台可以稳定运行。

2.本发明同时提供一种采用权利要求1所述的一种双平行光管式跟瞄转台指向精度测试系统进行跟瞄转台指向精度测试的方法,其特征在于具体方案包括如下步骤:步骤一,组装上述一种双平行光管式跟瞄转台指向精度测试系统,确保各个部件能够正常使用,将被检转台放置在被检转台放置平台(10)上;

步骤二,打开平行光管(1)光源,根据被检转台的要求调整平行光管组在直线导轨(6)上的位置、方位以及俯仰角度,调节平台升降机构(11)高度以及平台基座(12)在地面的位置,使被检转台在被检转台放置平台(10)上能够观察到平行光管(1)发出的光;

步骤三,输入被检转台需要指向的角度坐标,使转台通过自身机构指向该点,此时转台相机中接收的平行光管(1)出射光的光斑与视场中心的偏差即为转台指向该点的指向精度。
