专利号: 2018107157971
申请人: 南阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

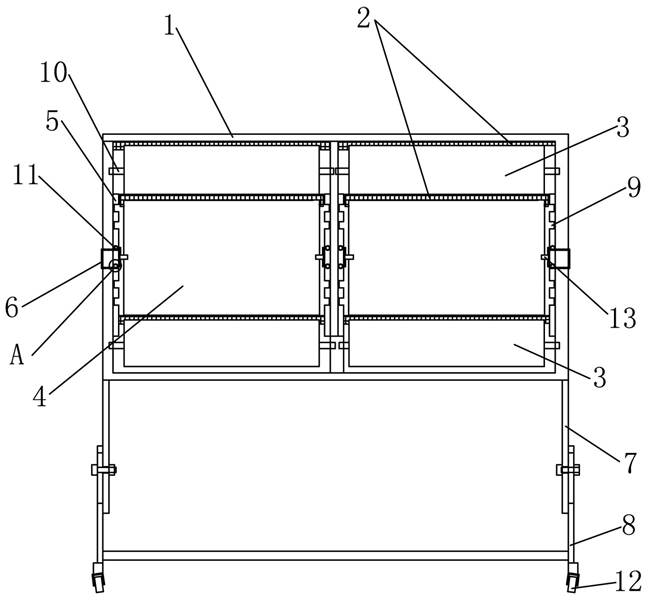

1.一种思想政治教育系统用教学板,包括框架(1)和位于框架(1)下部的支座,其特征在于,所述框架(1)呈横向的“日”字形使框架(1)一分为二形成左框架区和右框架区,左框架区和右框架区内分别可调转动连接教学板件,所述可调转动连接为框架(1)的内侧面分别相对布设滑槽(5),教学板件的两侧分别相对布设橡胶转动轮(11),橡胶转动轮(11)内置于滑槽(5)中且其一端连接教学板件,所述橡胶转动轮(11)包括车轮骨架(1101)和橡胶滚轮(1103),车轮骨架(1101)正面呈圆形、侧面呈波纹形,车轮骨架(1101)的外壁上周向布设连接板(1102),连接板(1102)为连续弯曲的“S”形结构,连接板(1102)的每个弧形弯曲段均转动连接橡胶滚轮(1103),橡胶滚轮(1103)呈球形,橡胶滚轮(1103)超出车轮骨架(1101)的边缘,所述橡胶滚轮(1103)的外侧壁涂覆有耐磨层(1104),框架(1)的外侧壁对应橡胶转动轮(11)的位置布设U形挡板(6),所述支座的四个边角分别布设万向轮(12),位于支座前端的两个万向轮(12)呈倒“八”字形布设,位于支座后端的两个万向轮(12)呈“八”字形布设。

2.根据权利要求1所述的一种思想政治教育系统用教学板,其特征在于,所述框架(1)包括框架本体(101)和上挡板(102),所述框架本体(101)呈横向的“E”字形,框架本体(101)的上平面可拆卸连接上挡板(102)。

3.根据权利要求1所述的一种思想政治教育系统用教学板,其特征在于,所述教学板件包括外板体(3)和内板体(4),外板体(3)和内板体(4)为处于不同平面的分体结构,框架(1)的背面对应外板体(3)和内板体(4)上部的位置处分别布设限位板(2)。

4.根据权利要求3所述的一种思想政治教育系统用教学板,其特征在于,所述外板体(3)为两组、分别通过转轴(10)转动连接至框架(1)上,每组的外板体(3)为两个、分别位于框架(1)的上、下部,两个外板体(3)之间布设内板体(4),内板体(4)中部通过支杆(13)连接至橡胶转动轮(11)上,所述支杆(13)和橡胶转动轮(11)之间转动连接。

5.根据权利要求1所述的一种思想政治教育系统用教学板,其特征在于,所述教学板件每侧的橡胶转动轮(11)为两个,所述滑槽(5)的侧壁上开设有两个以上的通口(9),通口(9)的宽度不小于橡胶转动轮(11)的直径,滑槽(5)的内宽等于橡胶转动轮(11)的厚度,所述U形挡板(6)的两边分别位于两个橡胶转动轮(11)的底部。

6.根据权利要求1或5所述的一种思想政治教育系统用教学板,其特征在于,所述车轮骨架(1101)对应橡胶滚轮(1103)的位置布设有半球形的凹槽,U形挡板(6)的两边呈半圆弧形。

7.根据权利要求1所述的一种思想政治教育系统用教学板,其特征在于,所述支座包括上支柱(7)和下支座(8),上支柱(7)固定至框架(1)的底部,上支柱(7)的下部可调式连接下支座(8),所述下支座(8)的横截面呈“工”字形,下支座(8)的四个边角分别布设有万向轮(12)。

8.根据权利要求1所述的一种思想政治教育系统用教学板,其特征在于,所述耐磨层(1104)以重量份计包括:酚醛树脂5~15份,丁腈橡胶20~25份,氧化铝陶瓷粉10~15份,金属钼粉5~10份,高密度聚乙烯6~8份,碳纤维3~5份。
