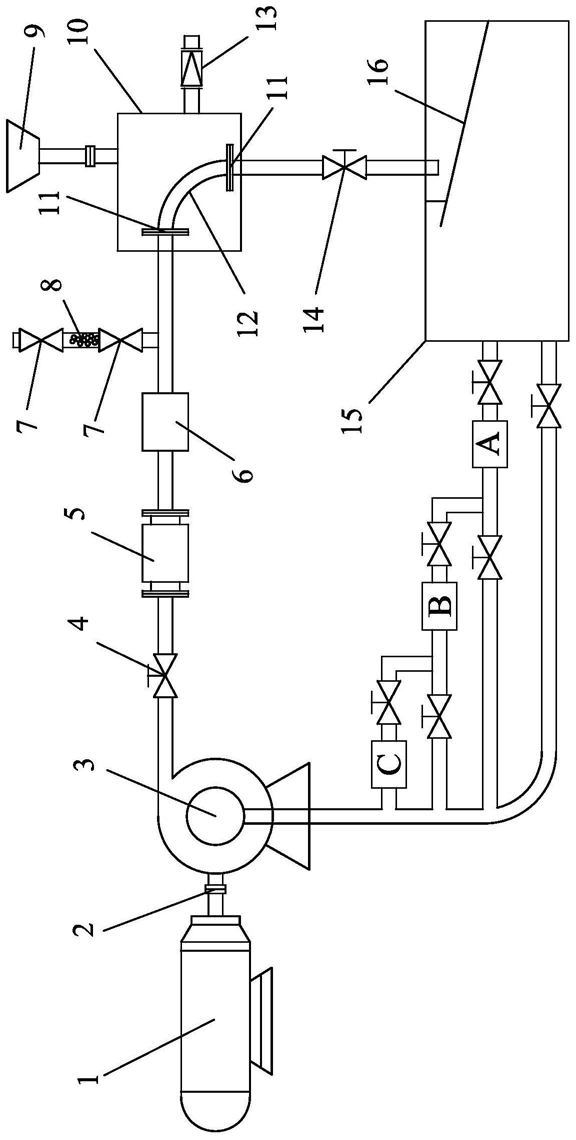

1.一种研究压力对弯管磨损影响的实验装置,包括通过管路依序连通形成循环回路的离心泵群组、调节阀(4)、流量计(5)、压力计(6)、试验弯管(12)以及水箱(15);所述压力计与试验弯管之间的管路中设置一颗粒释放装置(8),所述的试验弯管外部包罩着一可调节压力的密闭箱体(10),所述水箱上部配置有收集颗粒用的颗粒收集网(16);
所述密闭箱体外部分别开设有接通压缩机(9)压力气体的进气口和配置有减压阀(13)的出气口,以调节密闭箱体内的压力;
所述颗粒释放装置为竖直布置且通过控制阀(7)连通管路的柱状容器,柱状容器的顶端设置有用于添加实验用固体颗粒的另一控制阀;
所述离心泵群组为若干配有离心泵组的管道通过串并联形成;包括连通水箱出口至调节阀的第一离心泵组、连通水箱出口至第一离心泵组中离心泵进口的第二离心泵组、连通第二离心泵组出口至第一离心泵组中离心泵进口的第三离心泵组以及连通第三离心泵组出口至第一离心泵组中离心泵进口的第四离心泵组;所述第一离心泵组、第二离心泵组、第三离心泵组、第四离心泵组均为由变频电机通过联轴节驱动的离心泵。
2.根据权利要求1所述的研究压力对弯管磨损影响的实验装置,其特征在于:所述试验弯管通过连接法兰(11)连通管路,试验弯管两端的连接法兰位于密闭箱体内且与密闭箱体的内壁保持一定的间距以利于作业。
3.根据权利要求2所述的研究压力对弯管磨损影响的实验装置,其特征在于:所述第一离心泵组、第二离心泵组、第三离心泵组以及第四离心泵组的进口处分别安装有阀门。
4.根据权利要求3所述的研究压力对弯管磨损影响的实验装置,其特征在于:所述第二离心泵组的出口连接一个三通,该三通的第二个接口连通第三离心泵组的进口,该三通的第三个接口与第一离心泵组的进口之间安装有阀门;
所述第三离心泵组的出口连接一个三通,该三通的第二个接口连通第四离心泵组的进口,该三通的第三个接口与第一离心泵组的进口之间安装有阀门。
