专利号: 2018107180910
申请人: 深圳市德汇云服科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

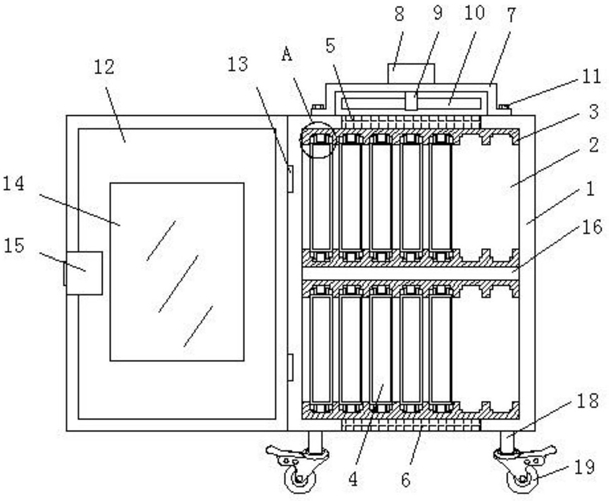

1.一种刀片式计算机网络服务器,包括服务器机体(1)、放置座(3)、刀片服务器单元(4)、上罩体(7)、散热电机(8)、机体柜门(12)、安全锁具(15)、凹槽(17)和滑轮(42),其特征在于:所述服务器机体(1)中部横向安装有隔板(16),所述隔板(16)将服务器机体(1)内部分为上下两个储放室(2),所述储放室(2)顶部和底部均安装有放置座(3),所述放置座(3)内侧开设有凹槽(17),所述刀片服务器单元(4)底部和顶部均安装有滑轮支架(41),所述滑轮支架(41)一端安装有滑轮(42),所述滑轮(42)滑动安装在凹槽(17)内,所述服务器机体(1)顶部和底部均开设有上散热口(5)和下散热口(6),所述放置座(3)和隔板(16)上均开设有散热孔,所述服务器机体(1)一侧通过铰链(13)安装有机体柜门(12),所述服务器机体(1)上侧通过螺栓(11)安装有上罩体(7),所述上罩体(7)上侧安装有散热电机(8),所述散热电机(8)下侧传动连接有散热转轴(9),所述散热转轴(9)一端安装有散热叶片(10);所述上罩体(7)、所述散热电机(8)、所述散热转轴(9)以及所述散热叶片(10)设置于所述服务器机体(1)的外侧且位于所述服务器机体(1)的顶端;

通过所述服务器机体(1)顶部安装有所述散热电机(8)和所述散热叶片(10),能够对所述储放室(2)内部进行吹风散热,而且通过所述放置座(3)和所述隔板(16)上均开设有的散热孔,以及设有的所述上散热口(5)和所述下散热口(6),便于气体进行流通散热;

所述散热叶片(10)位于所述上散热口(5)的上方;

所述服务器机体(1)下侧四拐脚安装有下支撑脚(18),所述下支撑脚(18)下侧安装有万向轮(19);

所述机体柜门(12)一侧安装有安全锁具(15),所述机体柜门(12)中部安装有透视窗(14);

所述上散热口(5)和下散热口(6)内部安装有滤网,且滤网采用金属结构制成;

所述放置座(3)采用塑料结构制成,所述滑轮(42)采用绝缘材料制成;

所述上散热口(5)开设于所述服务器机体(1)的顶部,且位于所述放置座(3)与所述散热叶片(10)之间;所述下散热口(6)开设于所述服务器机体(1)的底部;通过所述散热电机(8)、所述散热叶片(10)、所述上散热口(5)、所述下散热口(6)形成自上而下的散热风道。
