专利号: 2018107195850
申请人: 芜湖思科生产力促进中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

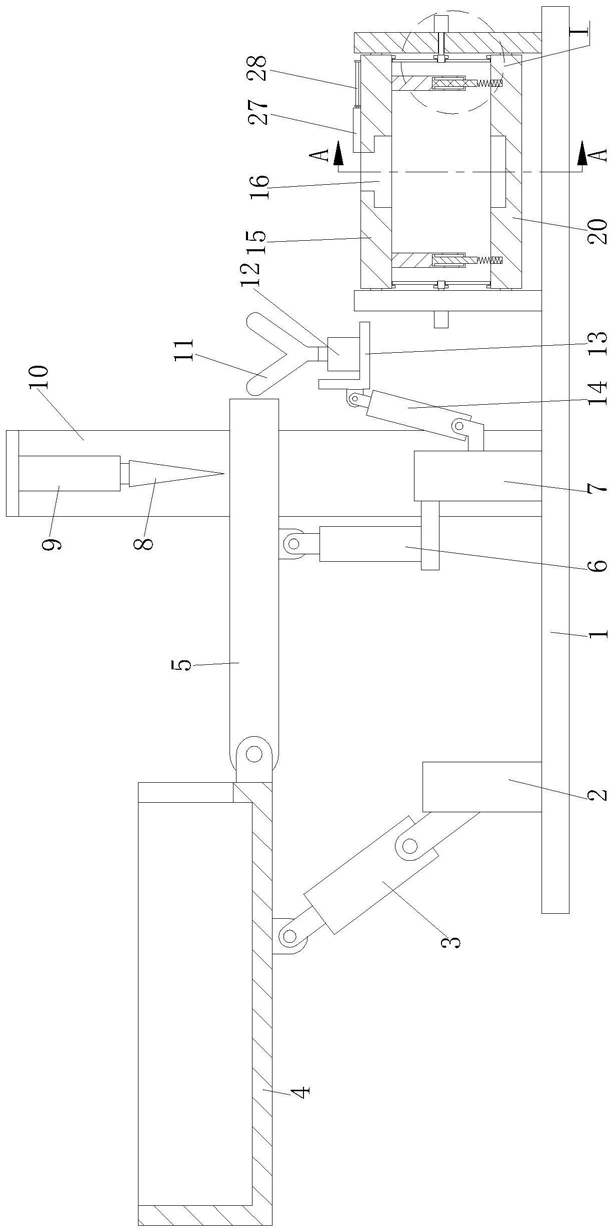

1.一种柱状工件自动进料锻造装置,包括底座(1)、设置在底座(1)上的支撑柱一(2)和支撑柱二(7),其特征在于:所述的支撑柱一(2)和支撑柱二(7)上设置有用于使得柱状工件自动进料的进料装置,所述的支撑柱二(7)上设置有用于与进料装置配合使得柱状工件转动进入的夹紧机构,所述的底座(1)上设置有用于配合夹紧机构使得柱状工件单个进入的阻挡机构,所述的底座(1)上还设置有与夹紧机构配合的用于锻造柱状工件的锻造装置;所述的锻造装置包括用于放置柱状工件的锻造上箱体(15)、与锻造上箱体(15)配合的锻造下箱体(20),所述的锻造上箱体(15)上设置有用于封箱的封箱机构,所述的锻造上箱体(15)与锻造下箱体(20)之间设置有支撑机构,所述的锻造上箱体(15)与锻造下箱体(20)的外端部对称设置有用于提供锻造动力的动力机构,所述的封箱机构包括设置在锻造上箱体(15)上的第五伸缩缸(28)、与第五伸缩缸(28)配合的封箱板(27),所述的锻造上箱体(15)上设置有阶梯状的通槽(16),所述的封箱板(27)与通槽(16)配合,所述的支撑机构包括与锻造上箱体(15)连接的外支撑柱(17)、与外支撑柱(17)滑动配合的内支撑柱(18)、设置在内支撑柱(18)端部的弹簧(19),所述的锻造下箱体(20)上设置有用于与弹簧(19)配合实现高度调节的凹槽(21),所述的动力机构包括动力板(25)、与动力板(25)连接的动力电机(24)、与动力电机(24)配合的动力杆(23),所述的动力杆(23)的两个端部均铰接有连接杆(22),两个所述的连接杆(22)分别与锻造上箱体(15)、锻造下箱体(20)铰接。

2.根据权利要求1所述的一种柱状工件自动进料锻造装置,其特征在于:所述的进料装置包括设置在支撑柱一(2)上的第一伸缩缸(3)、与第一伸缩缸(3)铰接的装料箱(4)、与装料箱(4)铰接的送料板(5)、设置在支撑柱二(7)上与送料板(5)铰接的第二伸缩缸(6)。

3.根据权利要求2所述的一种柱状工件自动进料锻造装置,其特征在于:所述的送料板(5)的中部设置有便于输料的凹型槽(26)。

4.根据权利要求1所述的一种柱状工件自动进料锻造装置,其特征在于:所述的夹紧机构包括与支撑柱二(7)铰接的第三伸缩缸(14)、与第三伸缩缸(14)铰接的支撑板(13)、设置在支撑板(13)上的转动电机(12)、与转动电机(12)配合的自动夹板(11)。

5.根据权利要求4所述的一种柱状工件自动进料锻造装置,其特征在于:所述的支撑板(13)为L型,所述的自动夹板(11)为Y型。

6.根据权利要求1所述的一种柱状工件自动进料锻造装置,其特征在于:所述的阻挡机构包括设置在底座(1)上的支撑架三(10)、与支撑架三(10)连接的第四伸缩缸(9)、与第四伸缩缸(9)连接的挡板(8),所述的挡板(8)的横截面为锥状。
