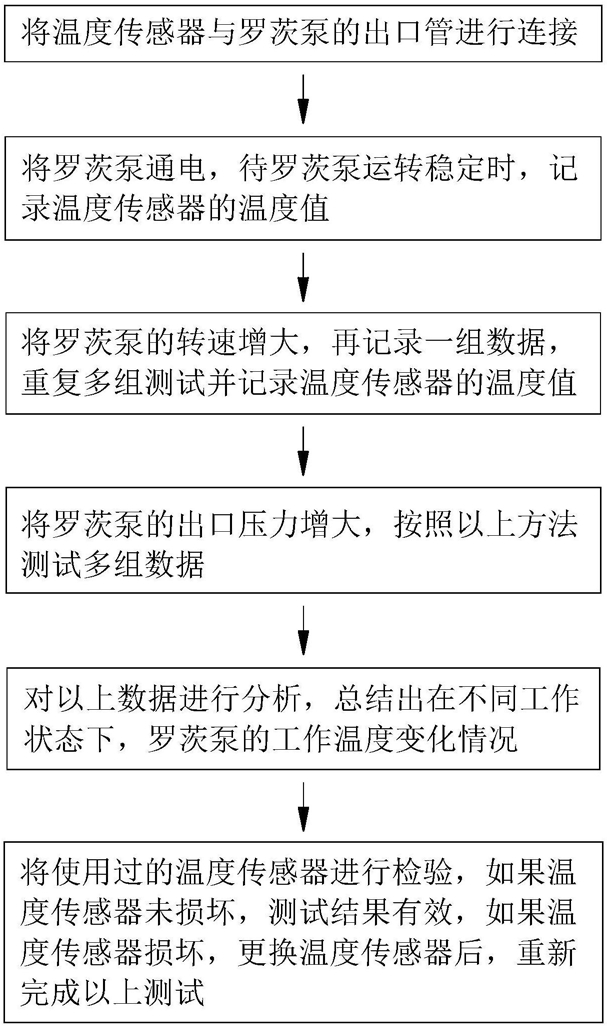

1.一种罗茨泵工作温度测量方法，其特征在于：该方法包括如下步骤：

步骤一：将温度传感器与罗茨泵的出口管进行连接；

步骤二：将步骤二中的罗茨泵通电，待罗茨泵运转稳定时，记录温度传感器的温度值；

步骤三：将步骤二中的罗茨泵的转速增大，再记录一组数据，重复多组测试并记录温度传感器的温度值；

步骤四：将步骤三中的罗茨泵的出口压力增大，按照步骤二和步骤三中的方法测试多组数据；

步骤五：对步骤二至步骤四中的数据进行分析，总结出在不同工作状态下，罗茨泵的工作温度变化情况；

步骤六：将步骤二至步骤四中使用过的温度传感器进行检验，如果温度传感器未损坏，测试结果有效，如果温度传感器损坏，更换温度传感器后，重新完成以上测试；

其中，所述的温度传感器包括套管(1)、热电偶(2)、导线(3)、振动筒(4)、减振模块(5)、固定板(6)、伸缩杆(70)、弹簧、波纹管(7)、阻尼模块(8)、固定筒(9)，所述振动筒(4)内部设有套管(1)；所述套管(1)一端穿过振动筒(4)一端端面上的圆柱孔，套管(1)另一端罩在热电偶(2)上，套管(1)与振动筒(4)内壁之间设有减振模块(5)；所述减振模块(5)用于支撑套管(1)并对套管(1)进行减振；所述热电偶(2)一端镶嵌在固定板(6)的中心孔内，热电偶(2)一端端面连接着导线(3)；所述固定板(6)固定连接在振动筒(4)的另一端的内壁上；所述导线(3)从波纹管(7)的内部穿过；所述波纹管(7)与固定板(6)之间的导线(3)上套有弹簧，波纹管(7)一端与振动筒(4)的端面之间通过铰接一组伸缩杆(70)连接，波纹管(7)设置在固定筒(9)内部，波纹管(7)与固定筒(9)之间设有阻尼模块(8)；所述阻尼模块(8)用于支撑波纹管(7)并使波纹管(7)在移动时受到一定的阻尼；所述固定筒(9)一端端面与振动筒(4)另一端端面之间通过一组弹簧连接。

2.根据权利要求1所述的一种罗茨泵工作温度测量方法，其特征在于：所述减振模块(5)包括波纹板(51)、弹簧、滑块，所述套管(1)表面设置波纹凸起，波纹凸起能够与波纹板(51)上的波纹凸起贴合，套管(1)另一端端面与固定板(6)端面之间设有弹簧；所述波纹板(51)与振动筒(4)内壁之间设有一组弹簧，波纹板(51)两端各铰接在一个滑块上，一个滑块滑动连接在振动筒(4)一端内壁上的滑槽内，另一个滑块滑动连接在固定板(6)一端端面上的滑槽内；所述滑块一端与滑槽侧壁之间设有弹簧。

3.根据权利要求2所述的一种罗茨泵工作温度测量方法，其特征在于：所述波纹板(51)靠近套筒一侧的波纹凸起上设置一组矩形槽(511)，矩形槽(511)内通过转轴安装一号滚轮(52)。

4.根据权利要求1所述的一种罗茨泵工作温度测量方法，其特征在于：所述阻尼模块(8)包括支撑板(81)、花形滚轮(82)、扭簧，所述花形滚轮(82)上的花形齿与波纹管(7)上的波纹凸起啮合，花形滚轮(82)在波纹管(7)周围交错设置，花形滚轮(82)通过转轴转动连接在支撑板(81)一端，转轴上设有扭簧；所述支撑板(81)另一端固定连接在固定筒(9)内壁上。

5.根据权利要求4所述的一种罗茨泵工作温度测量方法，其特征在于：所述花形滚轮(82)靠近固定筒(9)内壁一侧设有二号滚轮(83)；所述二号滚轮(83)转动连接在摆动杆(84)一端；所述摆动杆(84)另一端铰接在滑块上，滑块上的铰接处设有扭簧；所述滑块滑动连接在固定筒(9)内壁上的滑槽内，滑块一端与滑槽侧壁之间设有弹簧。

6.根据权利要求5所述的一种罗茨泵工作温度测量方法，其特征在于：所述二号滚轮(83)表面为圆弧形齿面。

7.根据权利要求6所述的一种罗茨泵工作温度测量方法，其特征在于：所述二号滚轮(83)包括内滚轮(831)、弧形板(832)、弹簧，所述内滚轮(831)转动连接在摆动杆(84)的一端，内滚轮(831)的圆柱面上设有一组弧形板(832)；所述弧形板(832)中部铰接在内滚轮(831)表面；所述弧形板(832)两端各通过一个弹簧与内滚轮(831)连接。

8.根据权利要求7所述的一种罗茨泵工作温度测量方法，其特征在于：所述弧形板(832)一端铰接弧形套筒(833)一端；所述弧形套筒(833)另一端的空腔内滑动连接弧形杆(834)一端；所述弧形杆(834)另一端铰接在相邻的弧形板(832)的一端，弧形杆(834)的一端与弧形套筒(833)底部之间设有弹簧。

9.根据权利要求6所述的一种罗茨泵工作温度测量方法，其特征在于：所述二号滚轮(83)包括弧形齿滚轮(835)、弧形挡板(836)、弹簧，所述弧形齿滚轮(835)中部设置环形槽，环形槽内设置一组弧形挡板(836)；所述弧形挡板(836)的凹面与环形槽底面通过一组弹簧连接。
