专利号: 2018107228981
申请人: 百度在线网络技术(北京)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

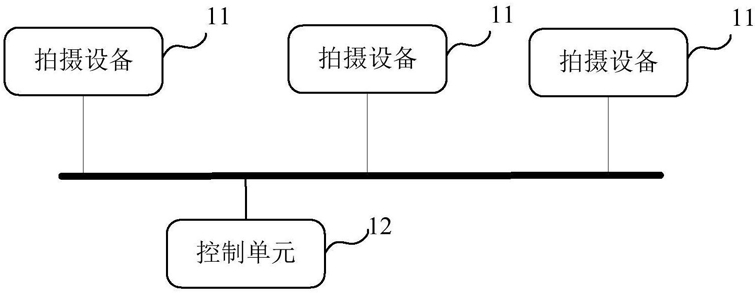

1.一种同步拍摄系统,其特征在于,包括:多个拍摄设备以及通过电力线与每个拍摄设备分别电连接的控制单元,以及通过电力线与所述控制单元电连接的服务器;

所述控制单元通过所述电力线将包括有同步时钟信号的电力线信号分别发送至所述多个拍摄设备;其中,所述同步时钟信号是所述服务器生成的;

所述多个拍摄设备在接收到的同步时钟信号时执行拍摄操作;

所述各拍摄设备在完成拍摄操作之后,将拍摄获得的图像通过无线局域网发送至所述服务器;

所述服务器还用于根据同步时钟信号和各拍摄获得的图像构建三维视觉图像。

2.根据权利要求1所述的同步拍摄系统,其特征在于,所述控制单元还包括红外信号发射器;

所述控制单元的红外信号发射器将包括有同步时钟信号的红外信号分别发送至所述多个拍摄设备。

3.根据权利要求1或2所述的同步拍摄系统,其特征在于,将所述同步时钟信号按照预设的第一载波频率耦合至电力线信号,以供所述控制单元接收并将所述服务器发送的电力线信号转发至各拍摄设备中。

4.根据权利要求1所述的同步拍摄系统,其特征在于,所述服务器还用于根据用户触发的操作指令生成控制信号,并将所述控制信号按照预设的第二载波频率耦合至电力线信号;

相应的,所述各拍摄设备还用于根据所述控制信号执行相应的操作。

5.根据权利要求1所述的同步拍摄系统,其特征在于,所述各拍摄设备通过无线局域网与所述服务器连接;

所述服务器还用于根据用户触发的操作指令生成控制信号,并将所述控制信号通过无线局域网发送至各拍摄设备;

相应的,所述各拍摄设备还用于根据所述控制信号执行相应的操作。

6.一种拍摄设备,其特征在于,拍摄设备通过电力线与控制单元电连接;所述拍摄设备包括:信号提取单元和拍摄单元,以及无线网络连接单元;

所述信号提取单元用于在所述拍摄设备接收到控制单元发送的电力线信号时,提取所述电力线信号中的同步时钟信号,以使所述拍摄单元根据所述同步时钟信号执行拍摄操作;其中,所述电力线信号中的同步时钟信号是服务器生成并通过电力线发送给控制单元的;

无线网络连接单元通过无线局域网与所述服务器连接,用于将所述拍摄单元拍摄获得图像通过无线局域网发送至所述服务器,以供所述服务器根据同步时钟信号和各拍摄获得的图像构建三维视觉图像。

7.根据权利要求6所述的拍摄设备,其特征在于,还包括:红外信号接收器;

所述红外信号接收器用于在接收到控制单元发送的红外信号时,提取所述红外信号中的同步时钟信号,以使所述拍摄单元根据所述同步时钟信号执行拍摄操作。

8.根据权利要求6所述的拍摄设备,其特征在于,所述信号提取单元还用于,提取所述电力线信号中的控制信号,以使所述拍摄单元根据所述控制指令执行相应操作。

9.根据权利要求6所述的拍摄设备,其特征在于,所述无线网络连接单元用于接收所述服务器发送的控制信号,以使所述拍摄单元根据所述控制信号执行相应操作。

10.一种同步拍摄方法,其特征在于,所述方法应用于权利要求1‑5任一项所述的同步拍摄系统中,所述方法包括:

所述控制单元通过所述电力线将包括有同步时钟信号的电力线信号分别发送至所述多个拍摄设备;

所述多个拍摄设备在接收到的同步时钟信号时执行拍摄操作。

11.一种同步拍摄方法,其特征在于,所述方法应用于权利要求6‑9任一项所述的拍摄设备中,所述方法包括:

接收控制单元发送的电力线信号;

提取所述电力线信号中的同步时钟信号;

根据所述同步时钟信号执行拍摄操作。
