专利号: 2018107232239
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

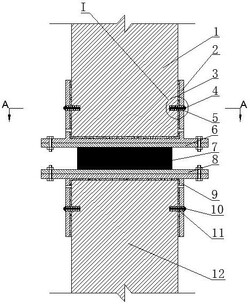

1.一种装配式地下增层隔震结构,其特征在于:包括建筑底层柱(1),所述建筑底层柱(1)下端连接有上套筒(2),所述上套筒(2)下端连接有隔震模块,所述隔震模块下端连接有插入地基的增层预制件,所述增层预制件包括预制的增层柱(12)和套接在增层柱(12)上端且与隔震模块连接的下套筒(9),所述增层柱(12)底部插入地基土层,所述隔震模块包括与上套筒连接的上安装板(6)、与下套筒连接的下安装板(8)和连接在上安装板和下安装板之间的隔震垫(7);

所述建筑底层柱(1)底部侧面设置有若干个第一内连接孔,所述上套筒(2)上设置有与第一内连接孔数量相同且位置相互对应的第一外连接孔(13),所述第一内连接孔和与第一内连接孔相对应的第一外连接孔上连接有第一螺栓(4);

所述增层柱(12)端部侧面设置有若干个第二内连接孔,所述下套筒(9)上设置有与第二内连接孔数量相同且位置相互对应的第二外连接孔(18),所述第二内连接孔和与第二内连接孔相对应的第二外连接孔(18)上连接有第二螺栓(10);

所述上套筒(2)上设置有若干个用于灌注混凝土的第一通孔(14),所述下套筒(9)上设置有用于灌注混凝土的第二通孔(17)。

2.根据权利要求1所述的一种装配式地下增层隔震结构,其特征在于,所述上套筒(2)与建筑底层柱(1)之间设置有细砂混凝土灌注层,所述下套筒(9)和增层柱(12)之间设置有细砂混凝土灌注层。

3.根据权利要求1所述的一种装配式地下增层隔震结构,所述上套筒(2)上设置有与上安装板(6)连接的第一螺栓孔(15),所述下套筒(9)上设置有与下安装板(8)连接的第二螺栓孔(16),所述上安装板(6)上设置有与第一螺栓孔(15)数量相同且位置相互对应的第三螺栓孔(20),所述下安装板(8)上设置有与第二螺栓孔(16)数量相同且位置相互对应的第四螺栓孔(24)。

4.根据权利要求1或2或3所述的一种装配式地下增层隔震结构,其特征在于,所述第一螺栓(4)与第一内连接孔之间设置有用于加强连接的第一垫层(5)。

5.根据权利要求1或2或3所述的一种装配式地下增层隔震结构,其特征在于,所述第二螺栓(10)与第二内连接孔之间设置有用于加强连接的第二垫层(11)。

6.一种利用权利要求1至5任意一项所述的装配式地下增层隔震结构的增层隔震施工工艺,其特征在于,包括如下步骤:

1、测量建筑底层柱尺寸,确定拼接位置;

2、制作预制件:根据步骤1中所述测量的数据,制作与建筑底层柱相匹配的增层柱(12)、上套筒(2)、下套筒(9)和隔震模块,将下套筒(9)与增层柱(12)组装制成增层预制件;

3、在建筑底层柱(1)下端安装上套筒(2);

4、安装隔震模块;

5、安装增层预制件;

6、对外露的钢套筒表面进行防火处理。

7.根据权利要求6所述的一种增层隔震施工工艺,其特征在于,步骤3中,先在建筑底层柱上钻取第一内连接孔,对建筑底层柱(1)底部进行凿毛,将上套筒(10)上的第一外连接孔(10)分别对准相应的第一内连接孔,分别在第一内连接孔内安装第一垫层(5),并安装第一螺栓(4),最后通过设在上套筒(2)上的第一通孔(14)向建筑底层柱(1)与上套筒(2)之间灌注细砂混凝土灌注层。

8.根据权利要求7所述的一种增层隔震施工工艺,其特征在于,在建筑底层柱(1)上钻取第一内连接孔时,避开建筑底层柱(1)上的钢筋,第一内连接孔直径比第一螺栓(4)直径大3 5 mm,钻孔结束后进行清孔作业。

~
