专利号: 2018107256638
申请人: 极简(嘉兴)园林景观设计有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-07-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

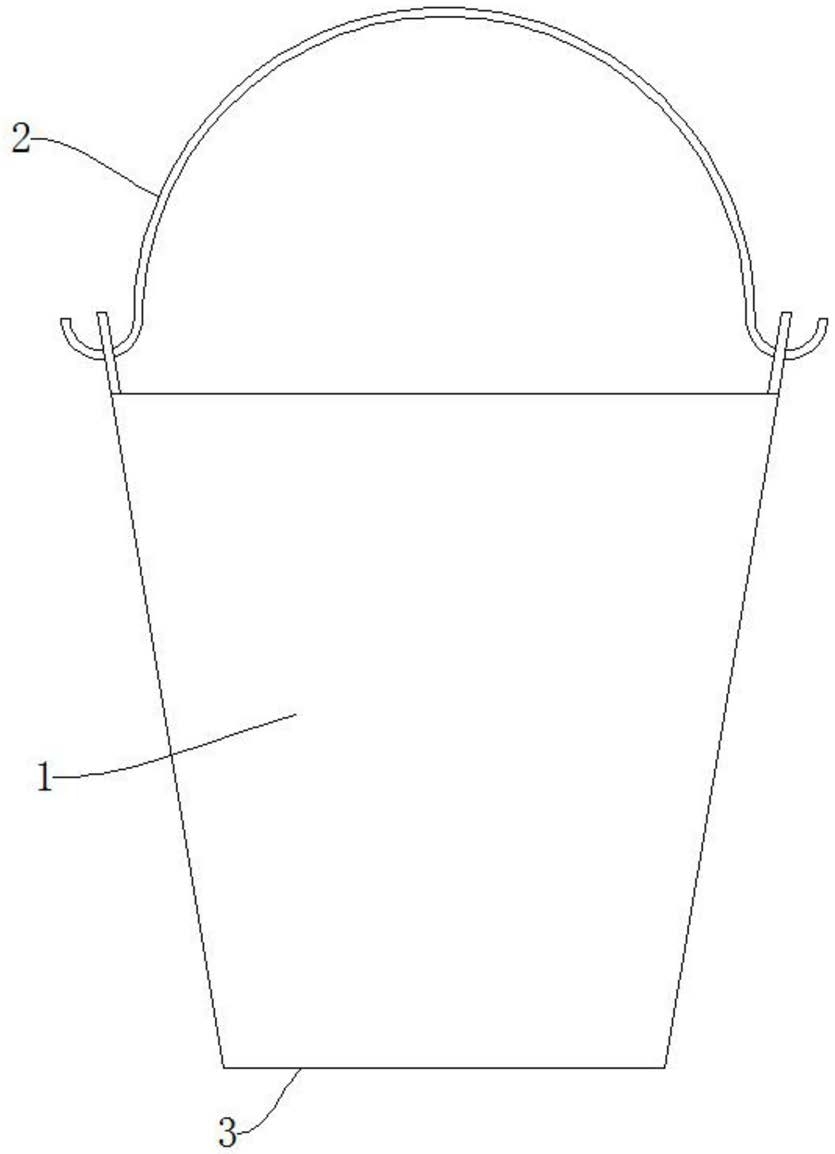

1.一种带搅拌功能的土木工程施工用灰桶,包括桶壁(1)、固定安装在所述桶壁(1)下端的桶底(3)和铰接在所述桶壁(1)上端的拎把(2),其特征在于:所述桶底(3)上表面设置有布置槽(12),所述布置槽(12)内壁上固定安装有轴承(16),所述轴承(16)内壁上固定安装有内齿圈(15),所述内齿圈(15)下表面设置有连接杆(17),所述连接杆(17)另一端设置有中心轴线与所述内齿圈(15)的中心轴线重合的传动轴(18),所述传动轴(18)侧面上端固定安装有限位块(22),所述传动轴(18)侧面下端固定套装有从动齿圈(19),所述从动齿圈(19)侧面啮合连接有主动齿轮(20),所述主动齿轮(20)固定安装在驱动电机(21)下端输出轴上,所述驱动电机(21)固定安装在密封板(4)下表面上,所述密封板(4)固定安装在所述布置槽(12)上端槽口处;

所述密封板(4)下表面水平固定安装有电池箱(23)、电液推杆(24)和推杆电机(28),所述密封板(4)下表面固定安装有与所述传动轴(18)上表面相接触的转速传感器(30),所述推杆电机(28)的推杆头上设置有压力传感器(29),当所述压力传感器(29)在所述推杆电机(28)的推动下靠近所述传动轴(18)时,所述压力传感器(29)会阻挡所述限位块(22)转动;

所述电液推杆(24)上设置有与所述压力传感器(29)、所述转速传感器(30)电连接的处理器(26)和与所述处理器(26)、所述驱动电机(21)、所述推杆电机(28)、所述电液推杆(24)电连接的上位机(25),所述电液推杆(24)的推杆头上安装有与所述传动轴(18)外侧面滑动连接的制动块(27);

所述密封板(4)上表面竖直滚动安装有立柱(6),所述立柱(6)内部上端水平安装有双轴电机(13),所述双轴电机(13)两端输出轴上固定安装有固定轴(7),所述固定轴(7)外部固定套装有搅拌桨叶(8);所述立柱(6)下端穿过所述密封板(4)伸入到所述布置槽(12)内,所述立柱(6)下端固定安装有与所述内齿圈(15)啮合连接的外齿圈(14);

所述桶壁(1)内壁面上端设置有与所述驱动电机(21)、所述推杆电机(28)、所述双轴电机(13)电连接的红外感应开关(11)。

2.根据权利要求1所述的一种带搅拌功能的土木工程施工用灰桶,其特征在于:所述密封板(4)外沿儿与所述布置槽(12)的连接处设置有密封环(5)。

3.根据权利要求1所述的一种带搅拌功能的土木工程施工用灰桶,其特征在于:所述搅拌桨叶(8)一端设置有凹槽(10)并通过所述凹槽(10)套设在所述立柱(6)上;

其中,所述凹槽(10)内壁上设置有方便所述固定轴(7)插入的安装孔(9)。

4.根据权利要求1所述的一种带搅拌功能的土木工程施工用灰桶,其特征在于:所述传动轴(18)与所述内齿圈(15)通过多根所述连接杆(17)固定连接。

5.根据权利要求1所述的一种带搅拌功能的土木工程施工用灰桶,其特征在于:所述从动齿圈(19)外侧面啮合连接有多个所述主动齿轮(20);

其中,每个所述主动齿轮(20)上端均设置有一个所述驱动电机(21)。

6.根据权利要求1所述的一种带搅拌功能的土木工程施工用灰桶,其特征在于:所述制动块(27)位于所述限位块(22)和所述从动齿圈(19)之间;

其中,所述制动块(27)数量有多个,且均匀分布在所述传动轴(18)周围;

其中,每个所述制动块(27)均固定连接有一个所述电液推杆(24)。

7.根据权利要求1所述的一种带搅拌功能的土木工程施工用灰桶,其特征在于:所述立柱(6)数量有多个,且均匀分布在所述密封板(4)上表面边缘。
