专利号: 2018107259104
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

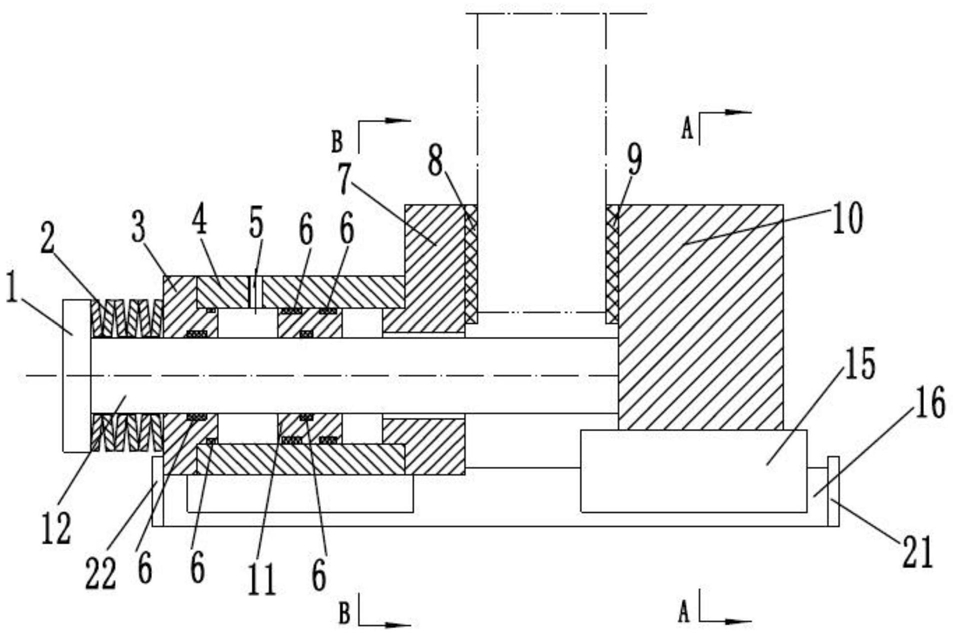

1.一种常闭式力平衡锁紧器,其特征在于,包括导轨、油缸和滑块,所述油缸和所述滑块滑动设置于所述导轨上,所述油缸的活塞杆的右端伸出所述油缸并固定于所述滑块上,所述活塞杆的左端伸出所述油缸并通过弹簧与所述油缸弹性连接,所述油缸内的活塞左侧的腔体侧壁上设置有油口,所述油缸与所述滑块的相对面上分别设置有第一制动片和第二制动片,所述活塞杆穿过所述活塞并与所述活塞固定连接。

2.根据权利要求1所述的常闭式力平衡锁紧器,其特征在于,所述弹簧为多个蝶形弹簧串联而成的蝶形弹簧组,所述弹簧套设于所述活塞杆上。

3.根据权利要求2所述的常闭式力平衡锁紧器,其特征在于,所述活塞杆的左端具有用以与所述弹簧卡接的限位凸起。

4.根据权利要求1所述的常闭式力平衡锁紧器,其特征在于,所述油缸的缸套与所述活塞之间、所述缸套与所述油缸的左端盖之间、所述活塞杆与所述活塞之间均设置有密封件。

5.根据权利要求1所述的常闭式力平衡锁紧器,其特征在于,所述导轨包括平行设置的第一导轨和第二导轨。

6.根据权利要求5所述的常闭式力平衡锁紧器,其特征在于,所述油缸的前后两侧均设置有耳板。

7.根据权利要求6所述的常闭式力平衡锁紧器,其特征在于,所述滑块的底部设置有第一滑座和第三滑座,所述油缸的前后两侧分别设置有第二滑座和第四滑座,所述第二滑座和所述第四滑座分别设置于所述油缸前后两侧的所述耳板下侧,所述第一滑座和所述第二滑座滑动设置于所述第一导轨上,所述第三滑座和所述第四滑座滑动设置于所述第二导轨上。

8.根据权利要求7所述的常闭式力平衡锁紧器,其特征在于,所述第一导轨的左右两端分别设置有第二限位件和第一限位件,所述第二导轨的左右两端分别设置有第四限位件和第三限位件。

9.根据权利要求1所述的常闭式力平衡锁紧器,其特征在于,所述滑块为T形滑块,所述滑块的大头朝下设置。
