专利号: 2018107263769
申请人: 安徽煌宇建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-02-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

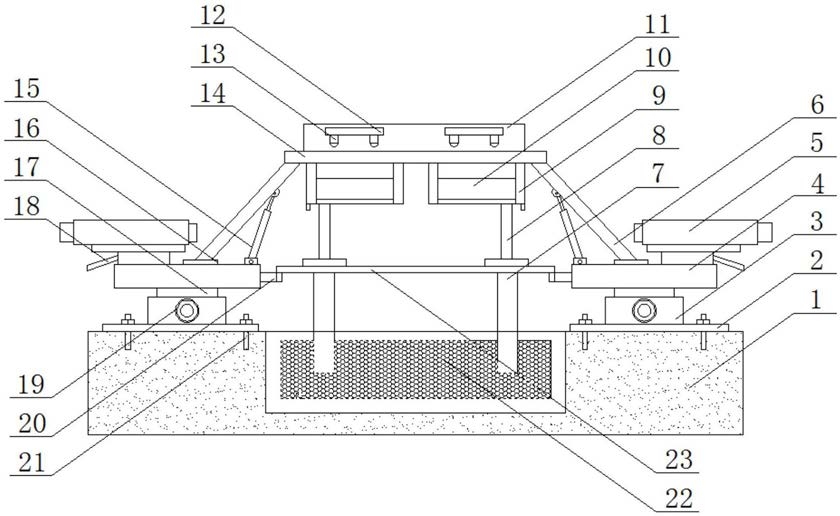

1.一种河道污泥清理设备,包括土层(1),其特征在于:所述土层(1)上设有河道,所述土层(1)的上端两侧均固定有安装板(2),两个安装板(2)的上端均固定有承载盒(3),所述承载盒(3)内设有空腔,所述空腔内设有移动机构,所述移动机构的上端固定有安装盒(4),所述安装盒(4)的上端设有泥水分离装置,两个安装盒(4)的一端侧壁上均固定有连接板(20),两个连接板(20)的上端共同固定有放置板(23),所述放置板(23)上设有升降装置,所述升降装置的一端连接有打捞机构,所述安装盒(4)的上端一侧固定有第二固定板(41),所述第二固定板(41)上固定有斜杆(6),所述安装盒(4)的上端一侧固定有安装件,所述安装件上转动连接有套管(15),所述套管(15)内设有缓冲装置,所述缓冲装置的一端转动连接在斜杆(6)的一端侧壁上,两个斜杆(6)的一端共同固定有横板(14),所述横板(14)的上端固定有第一固定板(11),所述第一固定板(11)上设有照明装置,所述第一固定板(11)的下端固定有两个安装架(9),所述安装架(9)内的底部固定有卷扬机(10),所述卷扬机(10)的下端连接有拉绳(31),所述拉绳(31)的下端贯穿安装架(9)的一端侧壁并延伸至安装架(9)的下端,所述拉绳(31)的下端固定有泥浆泵(33),且泥浆泵(33)位于河道内,所述泥浆泵(33)上连接有输送管(30),所述输送管(30)的一端连接在泥水分离装置上,所述河道内的相对侧壁上均固定有拦截网(39);

所述升降装置包括固定在放置板(23)上端的两个油缸(8),所述放置板(23)的下端固定有两个竖板(7),所述竖板(7)的一端侧壁上设有第一滑槽(24),所述第一滑槽(24)内安装有第一滑块(25),所述油缸(8)活塞杆的一端贯穿竖板(7)的一端侧壁并延伸至第一滑槽(24)内,所述油缸(8)的活塞杆末端固定在第一滑块(25)的上端,所述第一滑块(25)的一端固定在打捞机构的一侧;

所述打捞机构包括固定在第一滑块(25)一侧的L型板(22),所述L型板(22)上端两侧均固定有挡板(26),所述挡板(26)的一端侧壁上固定有两个第一锥形刺(27),所述L型板(22)的一端侧壁上固定有多个第二锥形刺(28)。

2.根据权利要求1所述的一种河道污泥清理设备,其特征在于,所述移动机构包括转动连接在空腔内一端侧壁上的螺杆(43),所述螺杆(43)上贯穿设有移动板(17),所述移动板(17)上设有第一螺纹通孔,所述螺杆(43)贯穿第一螺纹通孔,所述移动板(17)的两端均固定有第三滑块(42),所述空腔内的相对侧壁上均设有与第三滑块(42)对应的第三滑槽(29),且第三滑块(42)安装在第三滑槽(29)内,所述空腔的上端设有开口(40),所述移动板(17)的上端贯穿开口(40)并延伸至承载盒(3)的上端,且安装盒(4)的下端固定在移动板(17)的上端,所述空腔的一端侧壁上固定有伺服电机(19),所述伺服电机(19)输出轴的一端贯穿安装盒(4)的一端侧壁并延伸至空腔内,所述伺服电机(19)的输出轴末端固定在螺杆(43)的一端。

3.根据权利要求1所述的一种河道污泥清理设备,其特征在于,所述泥水分离装置包括固定在安装盒(4)上端的污泥压缩机(5),所述污泥压缩机(5)的一端设有排料管(18),所述安装架(9)的下端一侧固定有连接件,所述输送管(30)的一端贯穿连接件并连接在污泥压缩机(5)上,所述污泥压缩机(5)的一端侧壁上设有排水管(32),所述安装盒(4)的一端侧壁上固定有两个安装件,所述排水管(32)的一端贯穿两个安装件并延伸至安装盒(4)的上端,所述排水管(32)位于河道的上端。

4.根据权利要求1所述的一种河道污泥清理设备,其特征在于,所述缓冲装置包括固定在套管(15)内底部的弹簧(34),所述弹簧(34)的上端固定有压板(37),所述压板(37)的两端均固定有第二滑块(36),所述套管(15)内的相对侧壁上均设有与第二滑块(36)对应的第二滑槽(35),且第二滑块(36)安装在第二滑槽(35)内,所述压板(37)的上端固定有压杆(38),所述压杆(38)的上端贯穿套管(15)的一端侧壁并延伸至套管(15)的上端,所述压杆(38)的上端转动连接在斜杆(6)的一端侧壁上。

5.根据权利要求1所述的一种河道污泥清理设备,其特征在于,所述照明装置包括固定在第一固定板(11)两侧的两个安装块(12),所述安装块(12)的下端固定有LED灯(13)。

6.根据权利要求1所述的一种河道污泥清理设备,其特征在于,两个安装板(2)上均设有四个第二螺纹通孔,所述土层(1)上设有与第二螺纹通孔对应的螺纹盲孔,所述第二螺纹通孔内贯穿设有螺栓(21),所述螺栓(21)的下端延伸至螺纹盲孔内。
