专利号: 2018107265444
申请人: 陈子璇
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

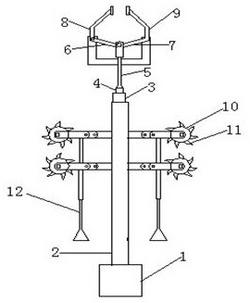

1.一种农业用荚蒾采摘装置,包括电机底座、延展壁、刷头、拉杆、丝杆、气缸、支撑座、机械抓手;其特征在于:丝杆与电机底座连接,电机带动下丝杆上下运动,丝杆的顶端设置有支撑座,支撑座上设置有气缸,气缸与推杆连接,推杆的顶部设置有连接板,连接板与两个机械抓手的大臂通过销钉连接,两个大臂分别与机械抓手的小臂通过销钉连接,在气缸的作用下,推杆推动连接板上下运动,从而带动两个小臂绕着销钉上下转动,丝杆的侧端对称设置有多个延展壁,延展壁由三个支撑杆组成,支撑杆Ⅰ的顶端连接在丝杆上,支撑杆Ⅰ的尾端设置有轴孔Ⅰ,支撑杆Ⅱ设置在支撑杆Ⅰ的上部,支撑杆Ⅱ的顶端设置有轴孔Ⅱ,轴Ⅰ垂直设置在轴孔Ⅰ和轴孔Ⅱ内,通过轴Ⅰ连接支撑杆Ⅰ和支撑杆Ⅱ,支撑杆Ⅱ的末端设置有轴孔Ⅲ,支撑杆Ⅲ设置在支撑杆Ⅱ的上端,支撑杆Ⅲ的顶端设置有轴孔Ⅳ,轴Ⅱ设置在轴孔Ⅲ和轴孔Ⅳ内,通过轴Ⅱ来连接支撑杆Ⅱ和支撑杆Ⅲ,支撑杆Ⅲ的末端连接有刷盘,刷盘上设置有电机,通过电机的输出轴带动刷盘旋转,支撑杆Ⅲ靠近刷盘的一端垂直于支撑杆Ⅲ设置有拉杆。

2.如权利要求1所述的农业用荚蒾采摘装置,其特征在于:延展臂可进行左右宽度的调节,当需要调节宽度时,通过将支撑杆Ⅱ沿着轴Ⅰ旋转,使支撑杆Ⅱ向着支撑杆Ⅰ的方向转动,从而使得延展臂的宽度变窄,支撑杆Ⅱ沿着轴Ⅰ向远离支撑杆Ⅰ的方向转动时,使得延展臂的宽度变宽。

3.如权利要求1所述的农业用荚蒾采摘装置,其特征在于:通过操作拉杆的摆动使得支撑杆Ⅲ沿着轴Ⅱ旋转,从而使得支撑杆Ⅲ在一定的范围内转动,从而使得支撑杆Ⅲ顶部的刷盘在一定的范围内进行采摘。

4.如权利要求1所述的农业用荚蒾采摘装置,其特征在于:丝杆的侧壁上对称设置有两对延展臂,每个延展臂的末端均设置有刷盘。

5.如权利要求1所述的农业用荚蒾采摘装置,其特征在于:刷盘为圆盘状,每个刷盘上设置有多个刷齿,刷齿为柔性材料制成,两个间隔的刷齿之间为进果口。

6.如权利要求1-2所述的农业用荚蒾采摘装置,其特征在于:刷齿材料为柔性橡胶或细软毛刷。
