专利号: 2018107284549
申请人: 浙江五梅开酒业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

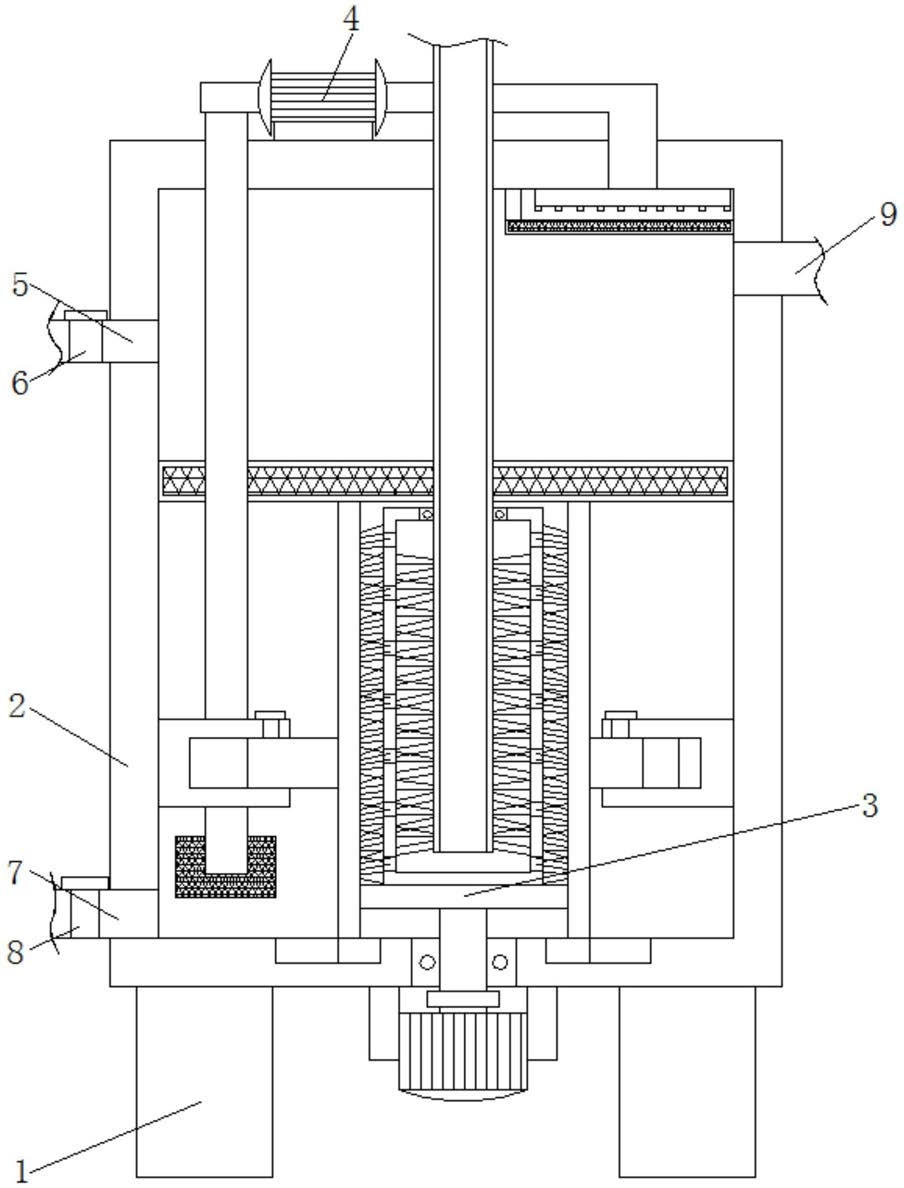

1.一种微尘清除用气尘分离机,包括支撑腿(1),其特征在于:所述支撑腿(1)的表面固定连接有微尘处理换热室(2),所述微尘处理换热室(2)上贯穿设置有微尘处理机构(3),所述微尘处理换热室(2)上贯穿设置有出气喷淋过滤机构(4),所述微尘处理换热室(2)的侧面套接有冷水输入管(5),所述冷水输入管(5)的表面螺纹连接有进水螺栓(6),所述微尘处理换热室(2)的侧面套接有温水输出管(7),所述温水输出管(7)的表面螺纹连接有出水螺栓(8),所述微尘处理换热室(2)的表面套接有气体输出管(9);所述微尘处理机构(3)包括支撑杆(301),原气输入管(302),检修滑槽(303)和伸缩管(304),所述支撑杆(301)与微尘处理换热室(2)的下表面固定连接,所述支撑杆(301)的表面固定连接有电机(305),所述电机(305)的输出轴通过联轴器固定连接有转轴(306),所述转轴(306)的一端贯穿并延伸至微尘处理换热室(2)的内部,所述微尘处理换热室(2)的表面固定连接有第一轴承(307),所述第一轴承(307)的内圈与转轴(306)的表面固定连接;所述转轴(306)的表面固定连接有支撑旋转圆盘(308),所述支撑旋转圆盘(308)的表面固定连接有旋转分离管(309),所述旋转分离管(309)的表面开设有若干个旋转分离口(3010); 所述原气输入管(302)套接在微尘处理换热室(2)的表面,所述原气输入管(302)的一端贯穿微尘处理换热室(2)和旋转分离管(309)并延伸至旋转分离管(309)的内底部,所述旋转分离管(309)的表面固定连接有第二轴承(3011),所述第二轴承(3011)的内圈与原气输入管(302)的表面固定连接,所述旋转分离管(309)的内壁固定连接有管内刷毛(3012); 所述检修滑槽(303)的内壁滑动连接有滑块(3013),所述滑块(3013)的表面固定连接有弧形包围块(3014),所述弧形包围块(3014)的内壁固定连接有管外刷毛(3015),所述伸缩管(304)的表面与微尘处理换热室(2)的内壁固定连接,所述伸缩管(304)的内壁滑动连接有伸缩杆(3016),所述伸缩杆(3016)的表面与弧形包围块(3014)的表面固定连接,所述伸缩管(304)的表面螺纹连接有固定螺栓(3017); 所述伸缩管(304)、检修滑槽(303)和弧形包围块(3014)的数量均为两个,两个检修滑槽(303)以转轴(306)的轴线为中心线呈对称分布,所述弧形包围块(3014)的表面固定连接有对接块(3018),所述弧形包围块(3014)的表面开设有对接槽(3019),所述旋转分离管(309)的表面铰接有第一操作门(3020),所述第一操作门(3020)的表面固定安装有第一扣锁(3021),所述第一操作门(3020)的表面通过第一扣锁(3021)与旋转分离管(309)的表面固定连接。

2.根据权利要求1所述的一种微尘清除用气尘分离机,其特征在于:所述微尘处理换热室(2)的表面铰接有第二操作门(10),所述第二操作门(10)的表面套接有防水密封垫(11),所述第二操作门(10)的表面固定安装有第二扣锁(12),所述第二操作门(10)的表面通过第二扣锁(12)与微尘处理换热室(2)的表面固定连接。
