专利号: 2018107303573
申请人: 佛山途睿网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

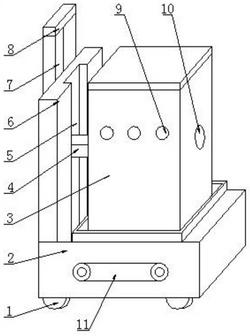

1.一种计算机用便携式机箱箱体,包括滚轮(1)、底座(2)、壳体(3)、第一滑块(4)、第一滑槽(5)、连接板(6)、拉杆(7)、把手(8)、导线孔(9)、散热孔(10)、升降机构(11)、减震机构(12)、固定机构(13)、第二滑块(14)、箱盖(15)和第二滑槽(16),其特征在于:所述底座(2)的一侧设置有升降机构(11),所述升降机构(11)包括涡杆(111)、涡轮(112)、螺纹杆(113)、螺纹套筒(114)、主动齿轮(115)、链条(116)和从动齿轮(117),所述涡杆(111)的外部一端套接有主动齿轮(115),且贯穿底座(2),所述主动齿轮(115)通过链条(116)与从动齿轮(117)连接,且从动齿轮(117)设置在另一涡杆(111)上,所述涡杆(111)与底座内(2)部设置的涡轮(112)啮合连接,所述涡轮(112)固定在螺纹杆(113)的顶部,所述螺纹杆(113)穿过螺纹套筒(114)与底座(2)连接,所述螺纹套筒(114)设置在壳体(3)的两侧;

所述壳体(3)的内部设置有减震机构(12),所述减震机构(12)包括支撑柱(121)、第一支撑板(122)、第三滑块(123)、连接杆(124)、第一弹簧(125)、第二弹簧(126)、第三滑槽(127)和伸缩杆(128),所述第一支撑板(122)的底部通过伸缩杆(128)与壳体(3)的底部内壁连接,所述伸缩杆(128)的外部套接有第一弹簧(125),所述第一支撑板(122)顶部与两支撑柱(121)通过滑动连接,所述支撑柱(121)的一侧设置有连接杆(124),且两支撑柱(121)之间设置有第二弹簧(126);所述连接杆(124)与固定机构(13)固定连接;

所述固定机构(13)包括第二支撑板(131)、第四滑块(132)、第四滑槽(133)、固定板(134)、第三弹簧(135)和活动板(136),所述第二支撑板(131)与壳体(3)滑动连接,所述第二支撑板(131)的顶部两端均设置有固定板(134),且一固定板(134)的一侧设置有第三弹簧(135),所述第三弹簧(135)的一侧固定有活动板(136),所述活动板(136)的底部与第二支撑板(131)滑动连接;

所述底座(2)的底部四角均设置有滚轮(1),所述底座(2)的顶部一端通过焊接固定有连接板(6),所述连接板(6)与壳体(3)通过第一滑块(4)和第一滑槽(5)配合滑动连接,所述连接板(6)的一侧设置有拉杆(7),且两拉杆(7)的顶部设置有把手(8);

所述第二支撑板(131)的两侧固定连接有第二滑块(14),所述壳体(3)的内壁两侧开设有与第二滑块(14)相匹配的第二滑槽(16);

所述壳体(3)的顶部通过铰链连接有箱盖(15),所述箱盖(15)的顶部设置有拉手;

所述壳体(3)的一侧开设有若干个导线孔(9),且两侧对应开设有散热孔(10)。

2.根据权利要求1所述的一种计算机用便携式机箱箱体,其特征在于:所述支撑柱(121)的底部固定有第三滑块(123),所述第一支撑板(122)的顶部开设有与第三滑块(123)相匹配的第三滑槽(127)。

3.根据权利要求1所述的一种计算机用便携式机箱箱体,其特征在于:所述活动板(136)的底部设置有第四滑块(132),所述第二支撑板(131)的顶部开设有与第四滑块(132)相对应的第四滑槽(133)。

4.根据权利要求1所述的一种计算机用便携式机箱箱体,其特征在于:所述螺纹套筒(114)与壳体(3)通过焊接固定,且螺纹套筒(114)与螺纹杆(113)啮合连接。
