专利号: 2018107307112
申请人: 合肥市春华起重机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

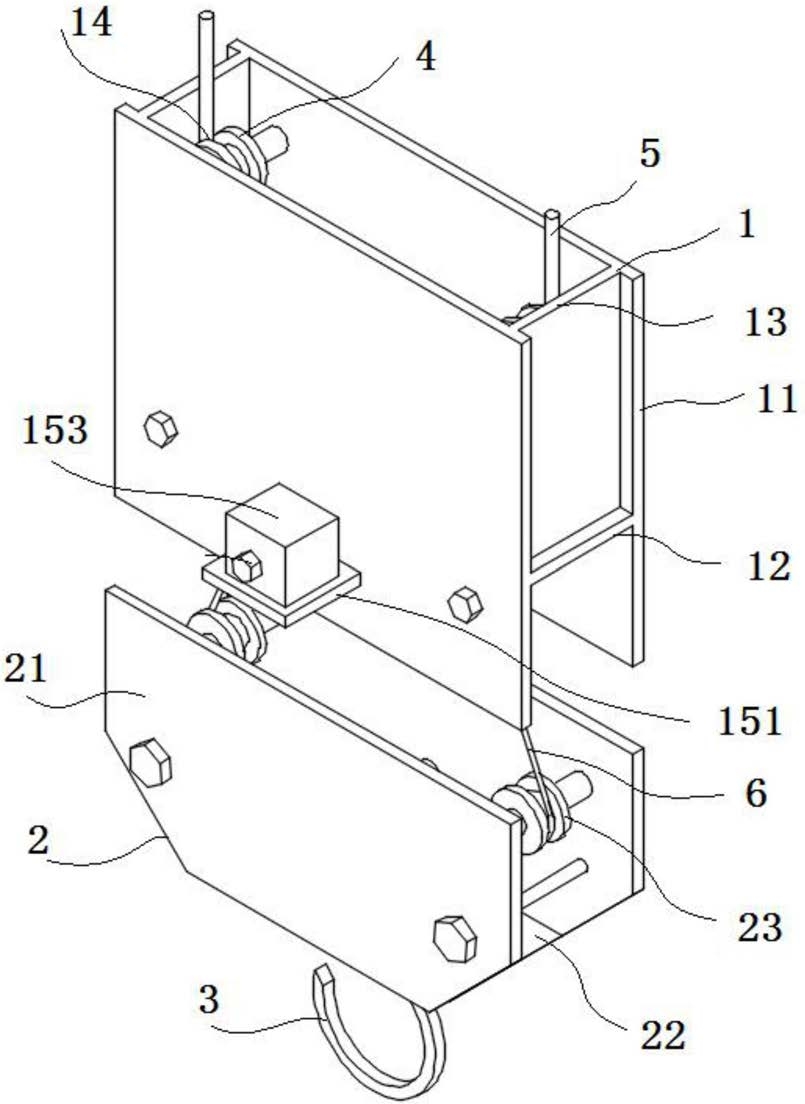

1.一种起重机吊钩预吊起稳定装置,其特征在于,包括稳定装置(1)、吊秤(2)、吊钩(3)、吊绳(5)、钢丝绳(6);

所述稳定装置(1)包括两相互平行的矩形板(11);两所述矩形板(11)间固定安装的分隔板(12)将矩形框分成上稳定框和下稳定框;

所述上矩形框内两矩形板(11)间固定安装两相互平行的竖直限位板(13);两所述竖直限位板(13)间固定水平限位板(131);所述上稳定框内安装提升装置(14);所述提升装置(14)包括固定在两矩形板(11)间呈等腰三角形分布的三个定滑轮(4);所述吊绳(5)依次绕过一侧定滑轮(4)底部、中间定滑轮(4)顶部、另一侧定滑轮(4)底部;

所述下稳定框内固定安装预提升装置(15);所述预提升装置(15)包括固定在两矩形板间同一直线上的两定滑轮(4);所述下稳定框两侧分别固定承托板(151);所述下稳定框一侧的承托板(151)上固定步进电机(152);所述下稳定框另一侧的承托板(151)上安装平衡块(153);所述步进电机(152)的主动轴与旋转轴(154)连接;所述旋转轴(154)贯穿两矩形板且旋转轴(154)与矩形板(11)通过轴承连接;

所述吊秤(2)包括两相互平行的竖板(21)以及连接两竖板(21)的横板(22);所述吊秤(2)内安装滑轮装置(23);所述滑轮装置(23)包括固定在两竖板(21)间呈等腰三角形分布的三个定滑轮(4);所述预提升装置(15)装置与滑轮装置(23)间通过钢丝绳(6)连接;所述钢丝上一端固定在旋转轴(154)顶部,另一端固定在旋转轴(154)底部;所述横板(22)底部固定吊钩(3)。

2.根据权利要求1所述的一种起重机吊钩预吊起稳定装置,其特征在于,所述钢丝绳(6)一端固定在旋转轴(154)顶部且依次绕过预提升装置(15)内一侧定滑轮(4)的顶部、滑轮装置(23)内一侧定滑轮(4)底部、滑轮装置(23)内中间定滑轮(4)顶部、滑轮装置(23)内另一侧定滑轮(4)底部、预提升装置(15)内另一侧定滑轮的顶部。

3.根据权利要求1所述的一种起重机吊钩预吊起稳定装置,其特征在于,两所述矩形板(11)间通过螺栓固定;两所述竖板(21)间通过螺栓固定;所述提升装置(14)位于两矩形板(11)与两限位板(13)、水平限位板(131)构成的空间内。

4.根据权利要求1所述的一种起重机吊钩预吊起稳定装置,其特征在于,所述竖直限位板(21)与提升装置(14)内两侧定滑轮(4)距离范围为5mm-8mm;所述水平限位板(131)与两侧定滑轮(4)的距离为5mm-8mm。

5.根据权利要求1所述的的一种起重机吊钩预吊起稳定装置,其特征在于,所述平衡块(153)底部开设的滑槽与承托板(151)底部开设的滑轨匹配;所述平衡块(153)通过螺杆固定在下稳定框一侧。
