专利号: 2018107312182
申请人: 苏州创力波科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

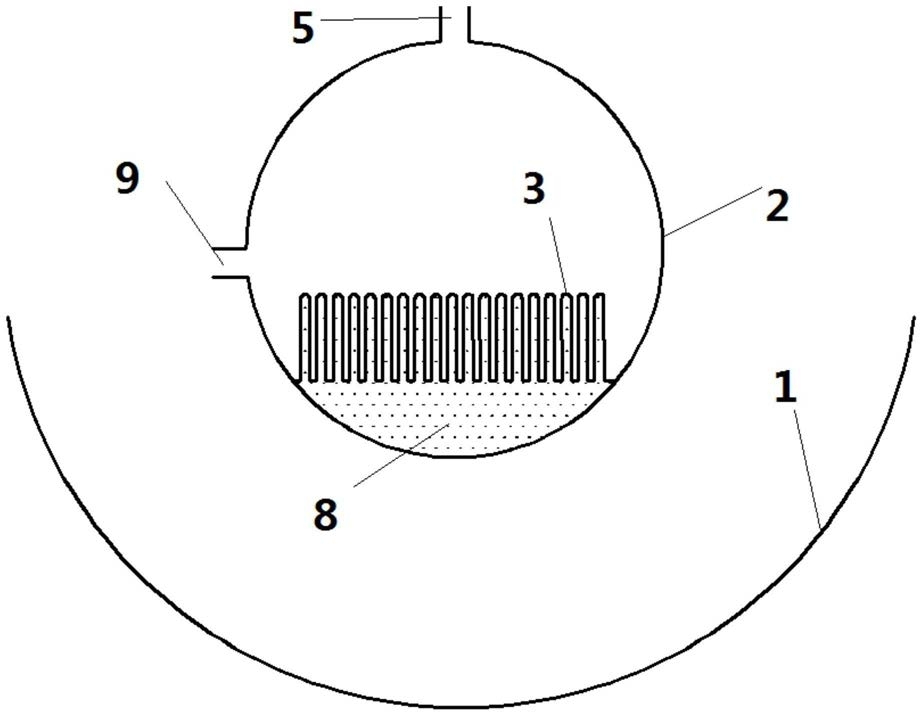

1.一种太阳能蒸汽发生器,包括反射镜和汽包,所述汽包位于反射镜的焦点位置,所述反射镜将太阳能反射给汽包用于加热汽包中的水,所述汽包包括水进口和蒸汽出口,蒸汽出口管路上设置流量传感器,用于测量单位时间产出的蒸汽流量,所述汽包内设置电加热器,所述流量传感器、电加热器与控制器数据连接,所述控制器根据传感器测量的单位时间产出的蒸汽流量数据来自动控制电加热装置的加热功率。

2.如权利要求1所述的太阳能蒸汽发生器,如果测量的蒸汽流量低于一定的数值,则控制器控制电加热装置进行加热或者增加加热功率;如果压力传感器测量的温度高于一定的数值,控制器控制电加热装置降低加热功率或者停止加热。

3.如权利要求1所述的太阳能蒸汽发生器,汽包内部设置热管,所述热管包括集箱和散热端,其特征在于,所述散热端为多根,所述集箱的底部连接在汽包的内壁上,所述散热端为正方形结构;所述散热端围绕集箱上部壁面中心点环形多层分布。

4.如权利要求3所述的蒸汽发生器,其特征在于,所述集箱的底部是汽包的内壁。

5.如权利要求3所述的蒸汽发生器,其特征在于,所述集箱设置在汽包的底部,所述散热端与集箱连通,所述散热端从集箱上部开始向上延伸,所述散热端内设置分离装置,所述分离装置是片状结构,所述片状结构在集热管的横截面上设置;所述分离装置为正方形通孔和正八边形通孔组成,所述正方形通孔的边长等于正八边形通孔的边长,所述正方形通孔的四个边分别是四个不同的正八边形通孔的边,正八边形通孔的四个互相间隔的边分别是四个不同的正方形通孔的边。
