专利号: 201810732859X
申请人: 青岛宝润科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

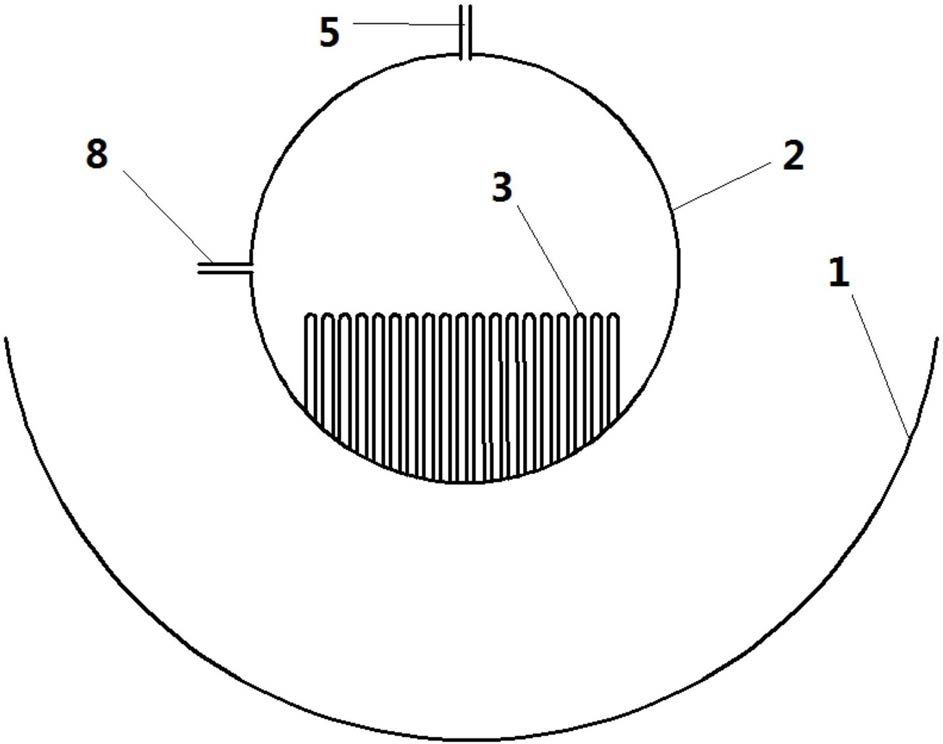

1.一种太阳能蒸汽发生器,包括反射镜和汽包,所述汽包位于反射镜的焦点位置,所述反射镜将太阳能反射给汽包用于加热汽包中的水,所述的汽包内设置水位计,所述水位计和中央控制器数据连接,汽包的进水管和蒸汽出口上分别设置进水阀门和蒸汽阀门,所述进水阀门和蒸汽阀门与中央控制器数据连接,中央控制器监控水位的高度从而控制蒸汽阀门、进水管阀门的开度的大小。

2.如权利要求1所述的太阳能蒸汽发生器,其特征在于,如果水位计测量的汽包的水位高于上限的数值,则中央控制器控制蒸汽阀门的开度增加,降低进水管阀门的开度,从而使得进入汽包内的水减少,使得离开汽包内的蒸汽增加,从而使得汽包内的水量减少。

3.如权利要求1所述的太阳能蒸汽发生器,其特征在于,水位计测量的汽包内的水位低于下限的数值,则中央控制器控制蒸汽阀门的开度减少,增加进水管阀门的开度,从而使得进入汽包内的水增加,使得离开汽包内的蒸汽减少,从而使得汽包内的水量增加。

4.如权利要求1所述的太阳能蒸汽发生器,其特征在于,水位的上限数值为汽包容积的

40%-45%所在的高度,优选为43%。

5.如权利要求1所述的太阳能蒸汽发生器,其特征在于,汽包内部设置从汽包底部开始向上延伸的热管,所述热管内设置分离装置,所述分离装置是片状结构,所述片状结构在热管的横截面上设置;所述分离装置为正方形通孔和正八边形通孔组成,所述正方形通孔的边长等于正八边形通孔的边长,所述正方形通孔的四个边分别是四个不同的正八边形通孔的边,正八边形通孔的四个互相间隔的边分别是四个不同的正方形通孔的边。

6.如权利要求5所述的太阳能蒸汽发生器,其特征在于,水位的下限数值为热管1放热端伸入汽包内的高度。

7.如权利要求6所述的太阳能蒸汽发生器,其特征在于,热管的横截面是正方形。

8.如权利要求1所述的太阳能蒸汽发生器,其特征在于,所述热管为多根,所述热管的下端的底部连接在汽包的内壁上。

9.如权利要求1所述的蒸汽发生器,其特征在于,所述热管的下端的底部是汽包的内壁。
