专利号: 2018107340498
申请人: 浙江欧导自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

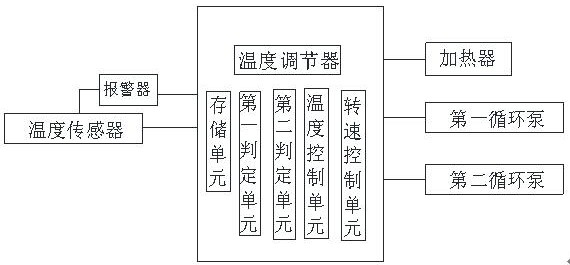

1.一种智能恒温淋浴系统,包括淋浴头和温水进水系统,其中,所述温水进水系统包括一加热器、一温度调节器以及一加热驱动电路,其特征在于:该智能恒温淋浴系统还包括回水系统,其中,所述温水进水系统还包括一温度传感器,所述温度传感器的输出端连接温度调节器的输入端,所述温度调节器的输出端连接加热驱动电路的控制端,所述加热驱动电路的输出端连接加热器;所述温度传感器设置在淋浴头的出水口;所述温度调节器包括一控制芯片,该控制芯片包括一存储单元、第一判定单元、第二判定单元以及一温度控制单元,所述存储单元中设定一温度参考值C; 在工作状态下,所述温度传感器每间隔N分钟检测淋浴头处的出水温度,并将检测到的温度值发送至控制芯片,所述控制芯片中的第一判定单元将测得的当前温度值D、测得的上一次温度值S进行比较,若判定到当前温度值D和上一次温度值S温度差的绝对值大于或等于40%,则说明当前温度值不合理,所述第二判定单元继续判定当前温度值D是否大于或等于上一次温度值S,若当前温度值D大于或等于上一次温度值S,所述控制芯片的温度控制单元则控制加热器按照第一温度调整公式T1=C*45%+D*20%+S*35%的计算值控制加热驱动电路调整加热温度,若当前温度值D小于上一次温度值S,所述控制芯片的温度控制单元则控制加热器按照第二温度调整公式T2=C*45%+D*35%+S*

20%的计算值控制加热驱动电路调整加热温度,若判定到当前温度值D和上一次温度值S温度差的绝对值大于或等于40%,则说明当前温度值合理,所述控制芯片的温度控制单元则控制加热器按照第三温度调整公式T3=(S*65%+D*35%)÷2的计算值控制加热驱动电路调整加热温度。

2.根据权利要求1所述的智能恒温淋浴系统,其特征在于:所述温度调节器的输出端连接一故障报警器,当温度调节器的输出异常时,所述故障报警器报警。

3.根据权利要求1所述的智能恒温淋浴系统,其特征在于:所述淋浴头上分别设置有冷、热水输入口,从而形成冷水系统和热水系统,所述冷水系统中设有第一循环泵,所述加热器设置在热水系统中,且热水系统中设有第二循环泵。

4.根据权利要求3所述的智能恒温淋浴系统,其特征在于:当所述控制芯片的温度控制单元控制加热器按照第一温度调整公式T1=C*45%+D*20%+S*35%的计算值控制加热驱动电路调整加热温度时,所述温度调节器分别控制第一循环泵按照第一转速转动和控制第二循环泵按照第二转速转动,从而调整加热温度;当所述控制芯片的温度控制单元控制加热器按照第二温度调整公式T2=C*45%+D*35%+S*20%的计算值控制加热驱动电路调整加热温度时,所述温度调节器分别控制第一循环泵按照第三转速转动和控制第二循环泵按照第四转速转动,从而调整加热温度。

5.根据权利要求4所述的智能恒温淋浴系统,其特征在于:当所述控制芯片的温度控制单元则控制加热器按照第三温度调整公式T3=(S*65%+D*35%)÷2的计算值控制加热驱动电路调整加热温度时,所述温度调节器同时控制第一循环泵和第二循环泵按照第五转速进行转动,从而调整加热温度。

6.根据权利要求1所述的智能恒温淋浴系统,其特征在于:所述淋浴系统还包括触屏感应开关,用于开闭淋浴头的出水。

7.根据权利要求1所述的智能恒温淋浴系统,其特征在于:所述控制芯片采用TMS320DM642芯片。
