专利号: 2018107346263
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

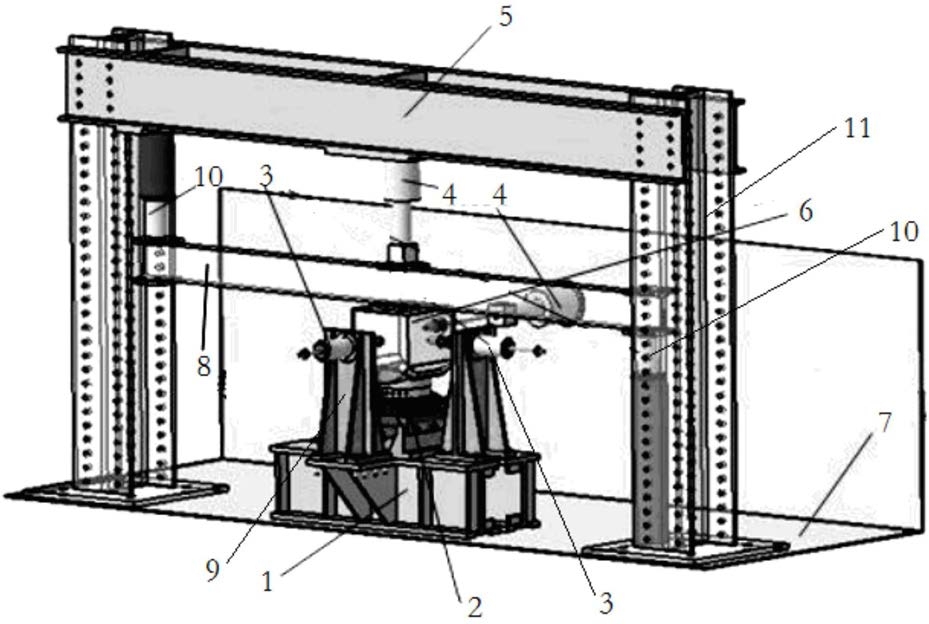

1.一种用于可变工况的机械载荷测试装置,其特征在于,所述机械载荷测试装置包括自下而上顺次设置的基座(1)、待测试件放置机构(2)、弯矩提供机构和竖直力提供机构,所述待测试件放置机构(2)上还设置有水平力提供机构;其中,所述待测试件放置机构设置于所述基座(1)上;

所述弯矩提供机构能够沿竖直方向滑移,且能够向设置于所述待测试件放置机构上的待测试件(6)提供弯矩;

所述弯矩提供机构、所述竖直力提供机构和所述水平力提供机构中的至少一个设置有力学性能测试与模拟系统(4);

所述弯矩提供机构至少包括可沿竖直方向滑移地设置于所述待测试件放置机构上方的弯矩梁(8),以及设置于所述弯矩梁(8)两端的两个力矩提供单元,且两个所述力矩提供单元提供的力矩方向相反;

所述竖直力提供机构至少包括能够沿竖直方向滑移地设置于所述弯矩梁(8)上方的反力支撑梁(5);

所述弯矩梁(8)和所述反力支撑梁(5)之间设置有力学性能测试与模拟系统(4)。

2.根据权利要求1所述的机械载荷测试装置,其特征在于,所述待测试件放置机构(2)至少包括设置于所述基座(1)上的夹持件(9),所述水平力提供机构设置于所述夹持件(9)中远离所述待测试件(6)的表面上。

3.根据权利要求2所述的机械载荷测试装置,其特征在于,所述水平力提供机构为设置于所述夹持件(9)上的第一千斤顶(3),且所述第一千斤顶(3)的力矩方向与水平面相平行且朝向所述待测试件(6)。

4.根据权利要求1所述的机械载荷测试装置,其特征在于,两个所述力矩提供单元为分别设置于所述弯矩梁(8)两端的两个力矩反向相反的第二千斤顶(10),且两个所述第二千斤顶(10)的力矩方向与竖直方向相平行。

5.根据权利要求1所述的机械载荷测试装置,其特征在于,所述机械载荷测试装置还包括至少一根竖直设置的立杆(11),所述弯矩梁(8)和所述反力支撑梁(5)设置于所述立杆(11)上,且能够沿所述立杆(11)滑移。

6.根据权利要求1或2所述的机械载荷测试装置,其特征在于,所述基座(1)的底部设置有脚螺栓,以使得所述基座(1)能够通过所述脚螺栓可拆卸地安装于安装台面(7)上。
