1.多孔钛酸钡压电陶瓷的制备方法,其特征在于:包括以下步骤:
步骤一:将BaCO3和TiO2粉末作为初始原料,放入球磨罐中球磨混合;
步骤二:将混合原料在烘干箱干燥后压制成柱状,放于氧化铝板上并用氧化铝坩埚扣住,置于马弗炉中预烧,并随炉冷却;
步骤三:预烧后的原料使用玛瑙研钵研磨成粉体,获得预合成BaTiO3粉体;
步骤四:在预合成BaTiO3粉体中加入糊精作为致孔剂再次用湿法球磨;
步骤五:球磨后的浆料快速烘干,多次过筛,除去不均匀团聚的大颗粒,获得均匀的精细粉体,使用冷等静压压片工艺,进行压片成型获得陶瓷生坯;

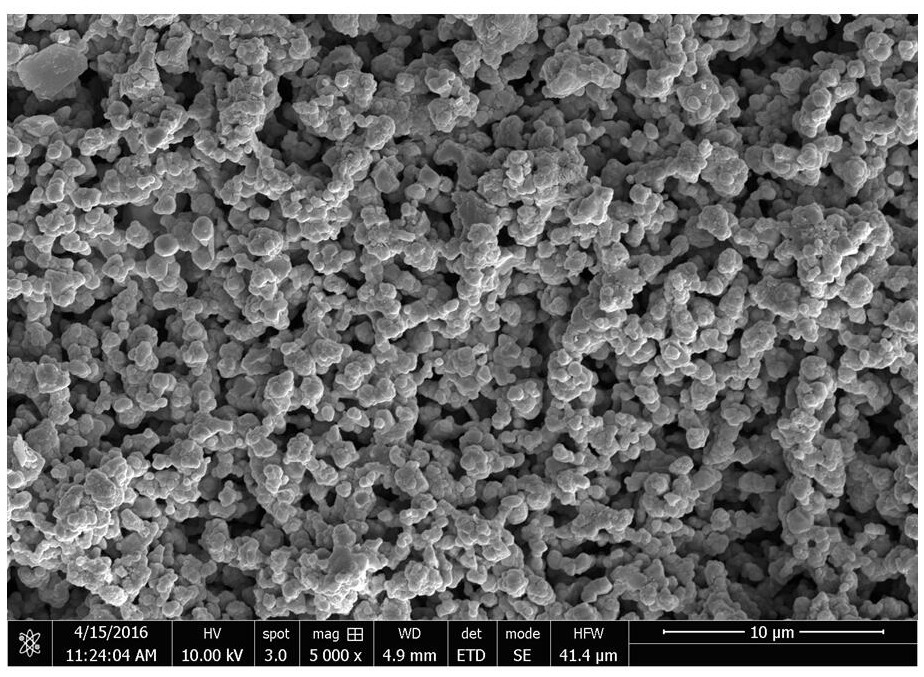

步骤六:对成型后的陶瓷生坯进行最后烧结,获得多孔钛酸钡压电陶瓷;
步骤二中,马弗炉的预烧过程为:从常温以3 ℃/min升高到850℃保温2 h;
步骤四中,糊精的添加量为5‑15 wt %;
步骤四中,湿法球磨的时间为11小时,球磨时使用直径为11mm、9mm、5mm的玛瑙球,数量之比为1:6:12,球、料和酒精介质重量之比为2.2:1:0.5;
步骤五中,过筛依次包括160目、240目、400目;
步骤六中,烧结的过程为:
850℃之前,以5‑8 ℃/min升温;
超过1000℃之后,以1‑3 ℃/min升温至烧结温度1250‑1280 ℃,保温烧结2 h。
2.根据权利要求1所述的多孔钛酸钡压电陶瓷的制备方法,其特征在于:步骤一中,初始原料球磨混合以玛瑙球和酒精为介质,球磨8h。
3.根据权利要求1所述的多孔钛酸钡压电陶瓷的制备方法,其特征在于:步骤二中,混合原料在烘干箱中,于85℃温度条件下干燥12 h。
4.根据权利要求1所述的多孔钛酸钡压电陶瓷的制备方法,其特征在于:步骤二中,干燥后的混合原料制成直径20 mm的柱状。
5.如权利要求1所述的制备方法制得的多孔钛酸钡压电陶瓷。
