专利号: 201810739540X
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

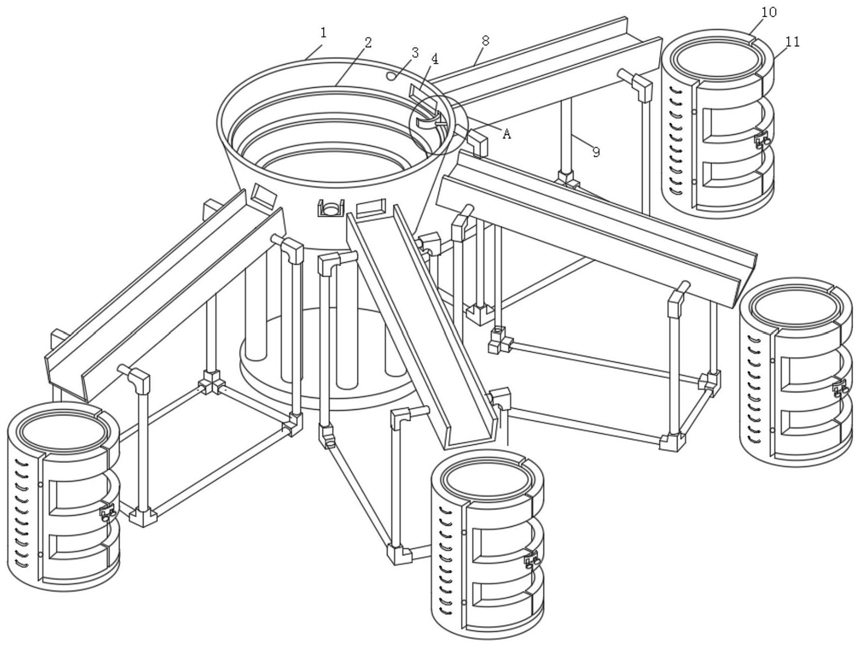

1.一种用于物流包裹分拣的分拣装置,包括筒式分拣装置(1)、盘环式传送带(2)、滑板(8)以及围护筒体(10),且筒式分拣装置(1)的内壁固定连接有扫描装置(3),其特征在于:

所述筒式分拣装置(1)的内壁上焊接有搭载板,搭载板的板面上固定连接有盘环式传送带(2),筒式分拣装置(1)的内壁设置有出货口(4),所述出货口(4)贯穿筒式分拣装置(1)的外壁设置,且筒式分拣装置(1)的外壁焊接有支撑板,支撑板上搭接有液压杆(7),所述液压杆(7)贯穿筒式分拣装置(1)的外壁固定连接在分流挡板(6)的板面上,所述分流挡板(6)铰接在筒式分拣装置(1)的内壁设置的对节槽(5)中,所述出货口(4)与滑板(8)对应设置,所述滑板(8)的下部焊接有支撑架(9),且滑板(8)的下端与围护筒体(10)对应分布,所述围护筒体(10)的端面铰接有对接门板(11),所述对接门板(11)与围护筒体(10)共同构成圆形框体结构,圆形框体结构内部设置有存储装置(13),且围护筒体(10)的外壁上焊接有攀爬梯(12),所述存储装置(13)的上端设置有束口袋封口(14),且存储装置(13)的板面上设置有拼接槽(15),所述拼接槽(15)的内壁上设置有限位滑槽(16),所述限位滑槽(16)的内部滑动连接有减震件(17),且存储装置(13)的顶端设置有固定孔(18),所述固定孔(18)的内部螺接有锁定挡板(19),且存储装置(13)的表面转动连接有滑轮(20)。

2.根据权利要求1所述的一种用于物流包裹分拣的分拣装置,其特征在于:所述筒式分拣装置(1)呈圆台形框体结构,筒式分拣装置(1)的下端焊接有底板,底板的下端焊接有多个支撑柱,支撑柱的另一端焊接在承载板上。

3.根据权利要求1所述的一种用于物流包裹分拣的分拣装置,其特征在于:所述滑板(8)呈矩形框体结构,滑板(8)自靠近筒式分拣装置(1)的一端至靠近围护筒体(10)的一端向下倾斜,滑板(8)下部的支撑架(9)由多根钢管和钢管连接件拼接而成。

4.根据权利要求1所述的一种用于物流包裹分拣的分拣装置,其特征在于:所述对接门板(11)呈“E”字形圆弧框体结构,对接门板(11)设置有两个,两个对接门板(11)关于围护筒体(10)的中心呈左右对称分布,且对接门板(11)的表面固定连接有支撑扣接杆,支撑扣接杆上扣接有扣板,支撑扣接杆呈“T”字形圆形柱体结构。

5.根据权利要求1所述的一种用于物流包裹分拣的分拣装置,其特征在于:所述减震件(17)包括限位板、压缩板、触地板以及减震弹簧,限位板与限位滑槽(16)配合连接,压缩板焊接在限位板的板面上,且压缩板设置有两个,两个压缩板关于限位板的中心对称分布,压缩板的另一端固定连接在触地板的板面上,触地板与限位板之间固定连接有多个减震弹簧。

6.根据权利要求1所述的一种用于物流包裹分拣的分拣装置,其特征在于:所述锁定挡板(19)包括挤压板和螺杆,挤压板与螺杆焊接在一起,挤压板呈矩形板状结构,且挤压板与减震件(17)相接触,并对减震件(17)进行限位。
