专利号: 2018107408522
申请人: 范慧飞
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

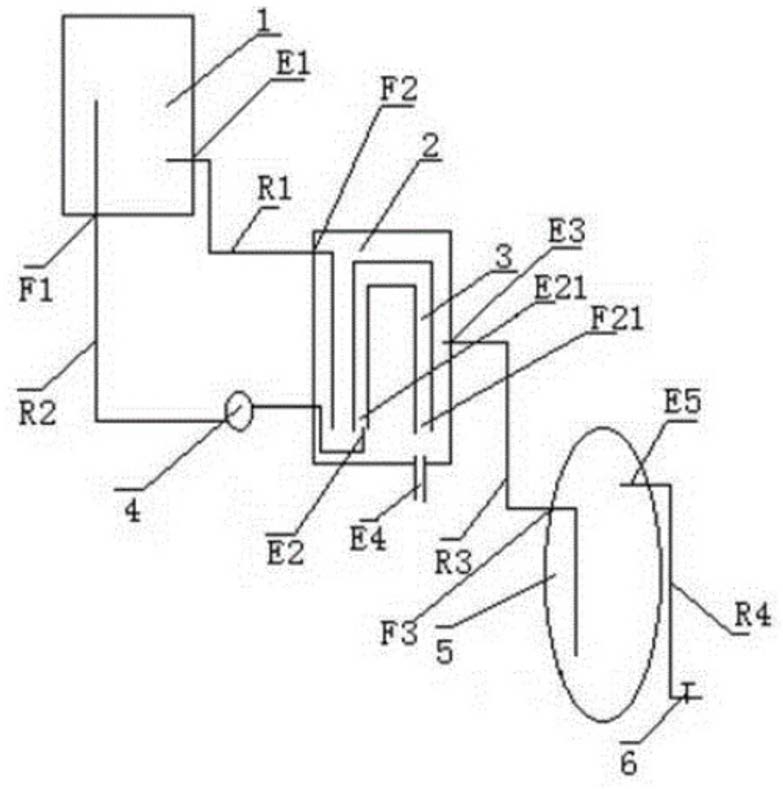

1.一种过滤式饮水机,其特征在于:所述饮水机包括直接接取雨水或雪水的接水器(1),与接水器(1)相连的位于该接水器(1)右侧的过滤器(2),与过滤器(2)相连的位于该过滤器(2)右侧的热水器(5)以及位于过滤器(2)内的过滤机构(3),位于接水器(1)与过滤器(2)之间的蠕动泵(4),连接上述部件的各管道,及开关(6);所述接水器(1)为罐状,除直接向外界敞开的顶端开口外,其上还具有一个出口:第一出口(E1),与一个入口:第一入口(F1),其中第一出口(E1)通过伸入过滤器(2)的底部的第一管道(R1)与过滤器(2)相连,所述过滤器(2)为具有一个入口,三个出口且内部设有过滤机构(3)的罐状,过滤器(2)上的一个入口即第二入口(F2)用于前述第一管道(R1)的进入,所述三个出口分别为经过第二管道(R2)及位于第二管道(R2)途中的蠕动泵(4)后与接水器(1)第一入口(F1)相连的第二出口(E2),通过伸入热水器(5)底部的第三管道(R3)与热水器(5)相连的第三出口(E3),及用于杂质排出的位于过滤器(2)底部的第四出口(E4),所述第二出口(E2)位于所述第四出口(E4)左侧,所述过滤器(2)中的过滤机构(3)用于水的过滤,该过滤机构(3)具有一个靠近第四出口(E4)的过滤入口(F21)、及靠近第二出口(E2)的一个过滤出口(E21),所述热水器(5)可进行水的加热,其具有一个供第三管道(R3)进入的入口,即第三入口(F3),及位于其上部供热水出去的出口,即第五出口(E5),所述开关(6)经第四管道(R4)与热水器(5)的第五出口(E5)相连;所述第二管道(R2)伸入所述接水器(1)3/5高度以上;所述过滤机构(3)为由两根平行直立的竖管和连通该两根竖管的横管一体构成的倒U形连通管,在其开口为过滤入口(F21)的竖管内含有至少两根毛细管(21),在其横管内为过滤介质(22),在其开口为过滤出口(E21)的竖管内含有至少两个将其横截面覆盖的高分子滤膜(23);

所述第一出口(E1)位于所述接水器(1)1/2高度以上的位置处;

所述第三出口(E3)位于所述过滤器(2)1/2高度以上的位置处;

所述接水器(1)的安装位置高于所述过滤器(2)的安装位置,所述过滤器(2)的安装位置高于所述热水器(5)的安装位置。
