专利号: 2018107466072
申请人: 平湖市超凯科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

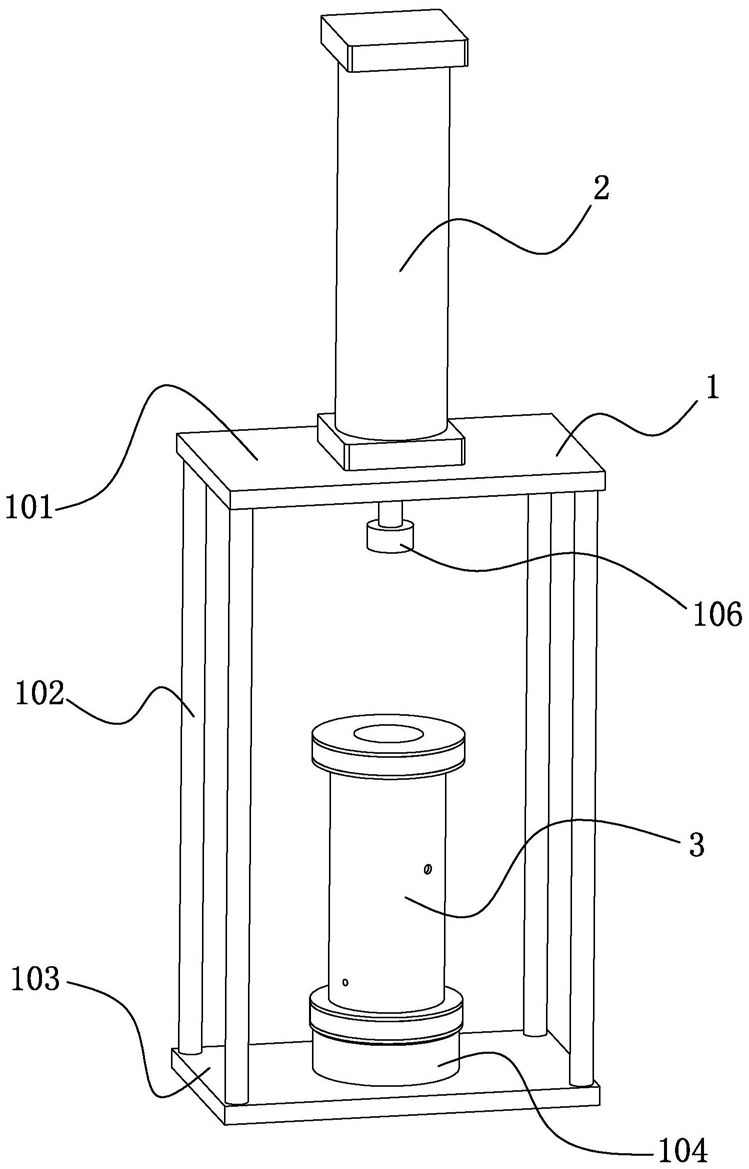

1.一种天然气管件检测设备,其特征在于:至少包括一个支架座(1)、一个驱动气缸(2)及一个可拆卸的保压测试模块(3),所述支架座(1)包括底板(103)、顶板(101)及若干连接柱(102),所述顶板(101)位于底板(103)的正上方,所述连接柱(102)位于顶板(101)和底板(103)之间,连接柱(102)上端与顶板(101)的下侧固定,下端与底板(103)的上侧固定;所述底板(103)的上侧固定有一个管件定位座(104),所述管件定位座(104)呈筒状,管件定位座(104)的中心轴线竖直,管件定位座(104)的外径尺寸与管件(10)的内径尺寸匹配,管件定位座(104)的上侧为用于支撑保压测试模块(3)的支撑面(105);所述驱动气缸(2)倒置固定在顶板(101)上侧,驱动气缸(2)的缸体与顶板(101)固定,驱动气缸(2)的活塞杆穿过顶板(101)设置,活塞杆的下端固定有一驱动块(106),所述驱动块(106)通过驱动气缸(2)驱动可在顶板(101)和底板(103)之间作上下移动;

所述保压测试模块(3)至少包括中间管(304)、下密封盖(301)及上密封盖(305),所述下密封盖(301)和上密封盖(305)分别位于中间管(304)的两端,下密封盖(301)与中间管(304)的下端密封固定,上密封盖(305)与中间管(304)的上端固定且上密封盖(305)上开设有用于驱动块(106)伸入至中间管(304)内腔的活塞连接口(308);下密封盖(301)的周向侧壁上套设有下充气密封圈(302),下充气密封圈(302)与下密封盖(301)的周向侧壁之间密封固定;上密封盖(305)的周向侧壁上套设有上充气密封圈(306),上充气密封圈(306)与上密封盖(305)的周向侧壁之间密封固定;下充气密封圈(302)与上充气密封圈(306)之间的内部气路连通;所述中间管(304)内设有一加压活塞(8),所述加压活塞(8)与中间管(304)的内壁之间为滑动密封配合,加压活塞(8)可在下密封盖(301)与上密封盖(305)之间滑动;

位于中间管(304)内腔的下密封盖(301)上设有一保压立柱(9),所述保压立柱(9)的中心轴线与加压活塞(8)的中心轴线平行,保压立柱(9)的侧壁上开设有密封加压口(901),保压立柱(9)内设有密封加压通道(902),所述密封加压通道(902)的一端连接至密封加压口(901),另一端与下充气密封圈(302)的内部气路连通;所述加压活塞(8)朝向保压立柱(9)的一端开设有与保压立柱(9)匹配的断流孔(801),所述保压立柱(9)可伸入断流孔(801)内且保压立柱(9)的密封加压口(901)处与断流孔(801)的内壁为滑动密封配合;所述加压活塞(8)内还设有气压平衡通道(802),所述气压平衡通道(802)一端连通至断流孔(801)的尾部,另一端连通至加压活塞(8)朝向下密封盖(301)方向的端面;所述中间管(304)上贯穿内外管壁设有一测试加压通道(4),中间管(304)的管壁内设有一滑块滑道(401),所述滑块滑道(401)内设有一可在滑块滑道(401)内滑动并可切断测试加压通道(4)的限流滑块(402),所述限流滑块(402)的一端与滑块滑道(401)的一端之间设有一压缩弹簧(403),限流滑块(402)上设有用于连通测试加压通道(4)的连通孔(404);所述滑块滑道(401)靠压缩弹簧(403)的一端与下充气密封圈(302)或上充气密封圈(306)内的内部气路连通,滑块滑道(401)的另一端与中间管(304)内位于下密封盖(301)和加压活塞(8)之间的内部空腔连通;

所述下密封盖(301)的外侧设有一压力表(6)和一泄压阀(7),所述压力表(6)的测压接口与所述泄压阀(7)的尾部接口均通过下密封盖(301)上的气道与中间管(304)的内腔连通。
