专利号: 201810746634X
申请人: 绍兴市达冷肯生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

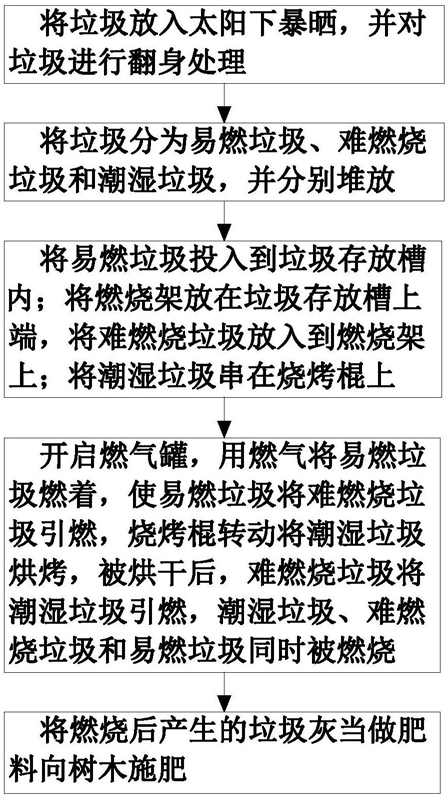

1.一种提高垃圾燃烧效率的方法,其特征在于:该方法包括如下步骤:

步骤一:将垃圾放入太阳下暴晒,并对垃圾进行翻身处理;

步骤二:待步骤一完成对垃圾暴晒后,将垃圾分为易燃垃圾、难燃烧垃圾和潮湿垃圾,并分别堆放;

步骤三:待步骤二将垃圾分类后,将易燃垃圾投入到燃气轮机发电系统的垃圾存放槽内;并将燃烧架放在垃圾存放槽上端,将难燃烧垃圾放入到燃烧架上;将潮湿垃圾串在烧烤棍上;

步骤四:待步骤三将分类后的垃圾投入到燃气轮机发电系统内后,开启燃气轮机发电系统内的燃气罐,用燃气将易燃垃圾燃着,使易燃垃圾将难燃烧垃圾引燃并为难燃烧垃圾提供地火,易燃垃圾以及难燃烧垃圾燃烧时温度上升,烧烤棍转动将潮湿垃圾烘烤,待潮湿垃圾被烘干后,燃着的难燃烧垃圾将潮湿垃圾引燃,潮湿垃圾、难燃烧垃圾和易燃垃圾同时被燃烧;

步骤五:待步骤四中的所有垃圾燃烧完后,将燃烧后产生的垃圾灰当做肥料向树木施肥;

所述步骤步骤三和步骤四中的燃气轮机发电系统包括机体(1)、燃烧模块(2)、充电模块(3)、发电模块(4)、助燃模块(5)和过滤器(6),所述机体(1)的上部设置有气流通道(11),气流通道(11)为空心圆台状,气流通道(11)的上端通至过滤器(6);所述燃烧模块(2)位于气流通道(11)下端,燃烧模块(2)用于燃烧垃圾且垃圾燃烧时自动产生热气流;所述发电模块(4)位于机体(1)上部,发电模块(4)用于接收燃烧模块(2)产生的热气流并将热气流转化为电能;所述充电模块(3)与发电模块(4)连接,充电模块(3)用于将发电模块(4)产生的电能存储;所述助燃模块(5)位于燃烧模块(2)下端,助燃模块(5)用于增加燃烧模块(2)的火力;所述过滤器(6)位于机体(1)上端,过滤器(6)用于对燃烧模块(2)产生的热气流进行过滤处理;其中,所述燃烧模块(2)包括垃圾存放槽(21)、燃烧架(22)和自动烘干模块(23),所述垃圾存放槽(21)与机体(1)可拆卸式连接,垃圾存放槽(21)的槽底设置有通风孔(211);所述燃烧架(22)位于垃圾存放槽(21)上端,燃烧架(22)平放在垃圾存放槽(21)上端,燃烧架(22)用于放置燃烧难燃烧垃圾;所述自动烘干模块(23)位于燃烧架(22)上方,自动烘干模块(23)与机体(1)固连,自动烘干模块(23)用于自动烘干潮湿垃圾;

所述机体(1)的下部还设置垃圾灰接收盒(15),垃圾灰接收盒(15)与机体(1)滑动连接,垃圾灰收集盒(15)用于收集垃圾燃烧的产物垃圾灰;所述垃圾灰接收盒(15)的下端设置有弹性支撑柱(16);所述弹性支撑柱(16)包括支撑弹簧和弹性头,弹性支撑柱(16)用于支撑垃圾灰接收盒(15);所述支撑弹簧的一端与机体(1)固连,支撑弹簧的另一端与弹性头固连。

2.根据权利要求1所述的一种提高垃圾燃烧效率的方法,其特征在于:所述自动烘干模块(23)包括电机一(231)、夹持管(232)和烧烤棍(233);所述电机一(231)固定于机体(1)上;所述夹持管(232)与电机一(231)连接,夹持管(232)用于夹持烧烤棍(233);所述烧烤棍(233)的材料为铁、铝合金或铜。

3.根据权利要求2所述的一种提高垃圾燃烧效率的方法,其特征在于:所述夹持管(232)包括管体(2321)、夹紧头(2322)和把手(2323),所述夹紧头(2322)与管体(2321)螺纹连接;所述把手(2323)与夹紧头(2322)上端可分离式接触,把手(2323)用于转动夹紧头(2322)使夹紧头(2322)将烧烤棍(233)固定于管体(2321)上。

4.根据权利要求1所述的一种提高垃圾燃烧效率的方法,其特征在于:所述发电模块(4)包括主发电机(41)、主动力涡轮(42)、轴承(43)、叶轮一(44)、叶轮二(45)、环状斜齿轮(46)、斜齿轮一(47)、发电机一(48)和驱动轴(49),所述驱动轴(49)位于气流通道(11)中央,驱动轴(49)上端与主发电机(41)连接;所述主发电机(41)固定于机体(1)顶端,且主发电机(41)通过设置的导线与充电模块(3)连接;所述主动力涡轮(42)固定于驱动轴(49)下端,主动力涡轮(42)用于接收热气流膨胀做功使驱动轴(49)转动;所述轴承(43)的内圈与驱动轴(49)固定,轴承(43)位于主动力涡轮(42)上方;所述环状斜齿轮(46)套设于叶轮一(44)外侧,环状斜齿轮(46)内壁与叶轮一(44)连为一体,且环状斜齿轮(46)与发电机一(48)之间通过斜齿轮一(47)连接,环状斜齿轮(46)与斜齿轮一(47)啮合;所述叶轮一(44)固定于轴承(43)的外圈上,叶轮一(44)用于接收热气流膨胀做功使环状斜齿轮(46)转动;

所述叶轮二(45)位于驱动轴(49)上部,叶轮二(45)与驱动轴(49)固连,叶轮二(45)用于对热气流产生推力,使热气流进入过滤器(6),将热气流中的颗粒物和污染物过滤。

5.根据权利要求1所述的一种提高垃圾燃烧效率的方法,其特征在于:所述助燃模块(5)包括鼓风机(51)、三角架、出气管(52)和出气头(53),所述鼓风机(51)通过三角架固定于机体(1)中部;所述出气管(52)与鼓风机(51)连通,出气管(52)位于垃圾存放槽(21)下端,出气管(52)的上端设置有多个出气孔(521);所述出气头(53)位于出气孔(521)上端,出气头(53)与出气孔(521)连通。

6.根据权利要求5所述的一种提高垃圾燃烧效率的方法,其特征在于:所述出气头(53)包括金属出气座(531)和金属空心球(532),所述金属出气座(531)上设置有通孔一(5311)和通孔二,所述通孔一(5311)位于中央,通孔一(5311)上端下凹,且通孔一(5311)上端与金属空心球(532)相适配;所述通孔二的一端与通孔一(5311)中部连通,通孔二的另一端通至金属出气座(531)上端面;所述金属空心球(532)嵌入在通孔一(5311)上,金属空心球(532)上设置有多个通孔三(5321)。

7.根据权利要求5所述的一种提高垃圾燃烧效率的方法,其特征在于:所述助燃模块(5)下端设置有燃气罐(54)和燃气管(55),所述燃气管(55)上设置有阀门,燃气管(55)的一端与燃气罐(54)连接,燃气管(55)的另一端与出气管(52)连通。

8.根据权利要求1所述的一种提高垃圾燃烧效率的方法,其特征在于:所述机体(1)上设置有垃圾投入口(13)和金属门(14),所述金属门(14)与垃圾投入口(13)相适配,金属门(14)与机体(1)滑动连接,金属门(14)在垃圾投入口(13)处上下滑动开合垃圾投入口(13)。

9.根据权利要求1所述的一种提高垃圾燃烧效率的方法,其特征在于:所述通风孔(211)为上端小下端大的圆台状,且通风孔(211)的小端端口设置有环形凸块(212);所述环形凸块(212)的内径与通风孔(211)小端的孔径相同。

10.根据权利要求1所述的一种提高垃圾燃烧效率的方法,其特征在于:所述通风孔(211)为上端小下端大的圆台状,且通风孔(211)的小端端口设置保护架安装槽;所述保护架安装槽内安装有保护架(213);所述保护架(213)为圆环状,且保护架(213)延伸至通风孔(211)小端端口外,保护架(213)用于保护通风孔(211),减少通风孔(211)受热而损坏。
