专利号: 2018107466481
申请人: 苏州理合文科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

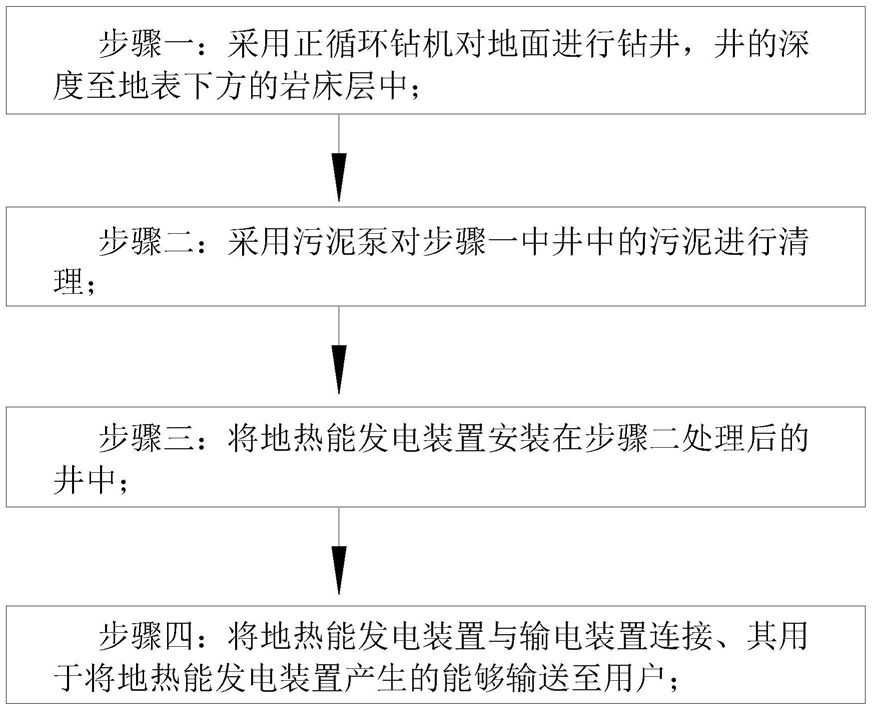

1.一种提高地热能发电效率的方法,其特征在于:该方法包括如下步骤:

步骤一:采用正循环钻机对地面进行钻井,井的深度至地表下方的岩床层中;

步骤二:采用污泥泵对步骤一中井中的污泥进行清理;

步骤三:将地热能发电装置安装在步骤二处理后的井中;

步骤四:将地热能发电装置与输电装置连接、输电装置用于将地热能发电装置产生的电能输送至用户;

该方法采用的地热能发电装置包括进液管(1)、水蒸气吸头(11)、输出管(12)、汽轮机(13)和发电机(14);所述进液管(1)的一端通过抽吸泵与水源连通,进液管(1)的另一端插入到地表下方的岩床层中;岩床层中的水蒸气通过输出管(12)传输给汽轮机(13),所述汽轮机(13)用于带动发电机(14)发电;所述水蒸气吸头(11)中设有过滤单元(15),过滤单元(15)用于对水蒸气中的杂质进行过滤;所述过滤单元(15)包括震动板(16)、一号过滤板(17)和二号过滤板(18);所述一号过滤板(17)和二号过滤板(18)设在震动板(16)的下方;

所述一号过滤板(17)和二号过滤板(18)交错布置,一号过滤板(17)通过与二号过滤板(18)配合用于对水蒸气吸头(11)中的杂质进行初步过滤;所述一号过滤板(17)由多块扇形板(19)组成,扇形板(19)的数量为六至十块,扇形板(19)上设有多个一号过滤孔(20);所述多块扇形板(19)围成一个封闭的圆,相邻两块扇形板(19)相接触的侧表面均设有一号矩形槽(2);所述一号矩形槽(2)中设有卡块(21);所述卡块(21)通过弹簧安装在一号矩形槽(2)中;所述卡块(21)用于防止相邻两块扇形板(19)脱离;

所述二号过滤板(18)为圆锥形;二号过滤板(18)的表面设有二号过滤孔(22),二号过滤板(18)通过弹性支撑架(23)来滑动安装在水蒸气吸头(11)的内壁上;

所述水蒸气吸头(11)上设有一号出气管(24)和二号出气管(25),一号出气管(24)和二号出气管(25)均用于向输出管(12)输送水蒸气。

2.根据权利要求1所述的一种提高地热能发电效率的方法,其特征在于:所述震动板(16)滑动安装在水蒸气吸头(11)的内壁上;所述震动板(16)的下表面设有贯穿至震动板(16)上表面的除尘网孔(26);所述除尘网孔(26)由多个除尘孔(27)和多个三号过滤孔(28)组成,除尘孔(27)为弧形;除尘孔(27)的孔径从除尘孔(27)的一端到除尘孔(27)的另一端逐渐减小;所述多个除尘孔(27)的孔径最小处的一端汇集在震动板(16)的下表面,多个除尘孔(27)的另一端呈圆周排列的方式均匀分布;所述除尘孔(27)中的水蒸气通过三号过滤孔(28)传递到震动板(16)的上方。

3.根据权利要求2所述的一种提高地热能发电效率的方法,其特征在于:所述输出管(12)包括拉伸式管壳(29)、一号螺旋管(3)和二号螺旋管(31);所述拉伸式管壳(29)内壁上设有一号螺旋管(3),一号螺旋管(3)的管壁外表面围成的圆柱型空间、圆柱型空间用于设置二号螺旋管(31);所述一号螺旋管(3)和二号螺旋管(31)用于将水蒸气传输给汽轮机(13);汽轮机(13)排出的水蒸气用于对进液管(1)中的水进行升温;所述一号螺旋管(3)的底部与一号出气管(24)固定连接,二号螺旋管(31)的底部与二号出气管(25)固定连接。

4.根据权利要求1所述的一种提高地热能发电效率的方法,其特征在于:所述进液管(1)的外壁上设有三号螺旋管(36),所述三号螺旋管(36)用于传输汽轮机(13)排出的水蒸气。

5.根据权利要求2所述的一种提高地热能发电效率的方法,其特征在于:所述震动板(16)的下表面中部设有引风块(33);所述引风块(33)为球台型。

6.根据权利要求3所述的一种提高地热能发电效率的方法,其特征在于:所述拉伸式管壳(29)包括多个安装管(34)和多个滑动管(35),相邻两个安装管(34)之间滑动安装有滑动管(35);所述安装管(34)的管壁内部设有滑槽,所述滑动管(35)通过弹簧滑动安装在滑槽中。

7.根据权利要求3所述的一种提高地热能发电效率的方法,其特征在于:所述一号螺旋管(3)和二号螺旋管(31)为弹性螺旋管、弹性设置的螺旋管用于使一号螺旋管(3)和二号螺旋管(31)的长度能够被调节;所述一号螺旋管(3)为不锈钢金属软管和四氟软管中的一种。

8.根据权利要求1所述的一种提高地热能发电效率的方法,其特征在于:所述扇形板(19)的下表面通过弹簧安装在水蒸气吸头(11)的内壁上。
