1.一种石墨烯包覆CuFeO2复合负极材料的制备方法，其特征在于，步骤如下：（1）将一定量的铜盐与铁盐加入到去离子水中搅拌，形成溶液A，配置一定浓度的氢氧化钠溶液，缓慢加入到A溶液中，同时加入还原剂和作为导电剂的石墨烯，形成溶液B；

（2）将溶液B转移到反应釜中进行水热反应，将产物离心并用乙醇和去离子水洗涤数次，干燥，得到石墨烯包覆CuFeO2复合负极材料CuFeO2@G。

2.根据权利要求1所述的石墨烯包覆CuFeO2复合负极材料的制备方法，其特征在于：所述步骤（1）中，铜盐为硝酸铜、硫酸铜、氯化铜中的一种或几种；所述铁盐为硝酸铁、硫酸铁、氯化铁中的一种或几种；且铜盐和铁盐的根对应。

3.根据权利要求1所述的石墨烯包覆CuFeO2复合负极材料的制备方法，其特征在于：所述步骤（1）中，铜盐、铁盐与石墨烯的物质的量与质量比为1：1：0.01 0.05。

~

4.根据权利要求1所述的石墨烯包覆CuFeO2复合负极材料的制备方法，其特征在于：所述步骤（1）中，还原剂为丙醛、抗坏血酸、葡萄糖中的一种或几种。

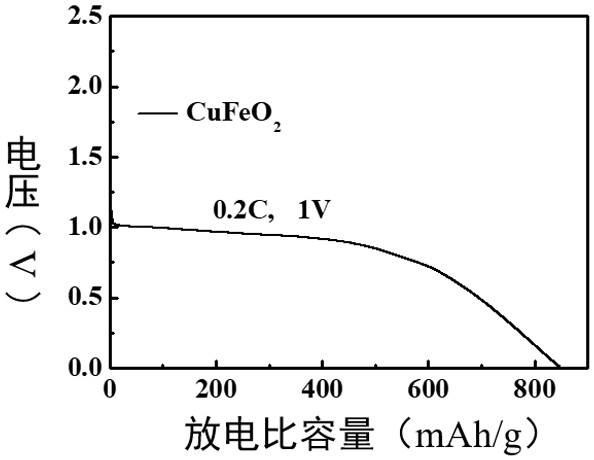

5.根据权利要求1所述的石墨烯包覆CuFeO2复合负极材料的制备方法，其特征在于：所述步骤（2）中，所述水热反应温度为160 240℃，水热时间为16 36h。

~ ~
