专利号: 2018107481886
申请人: 深圳市汇智通咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

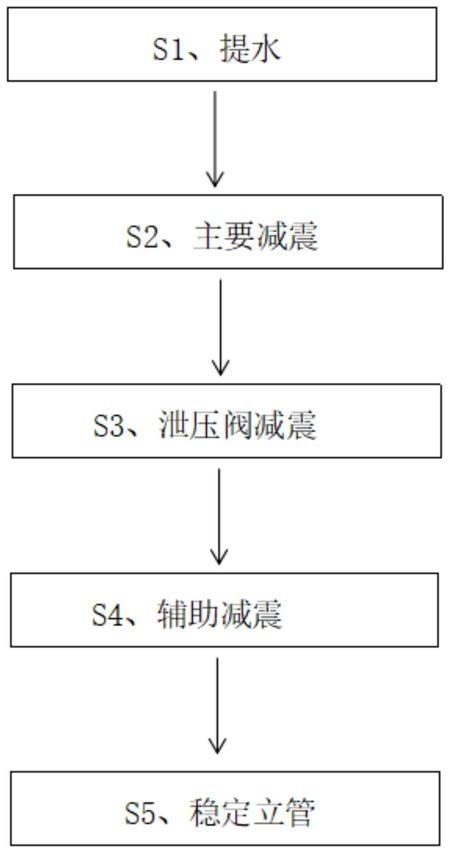

1.一种减震型水锤泵的减震方法,其特征在于:所述的减震方法包括如下步骤:

S1、提水:水流经过直径在100mm-1000mm的动力管进入泵体内部,并在开启次数在40-

100次/分钟的泄水阀作用下,实现水流的突然截止,管内水压上升打开疏水阀,水流进入空气室内并通过出水口排出装置,实现提水过程;

S2、主要减震:落差在1.5m-10m的水流经过直径在110mm-1500mm导水管和第二弯管的作用,将水流引导进入第二排水管内,并通过第二排水管处的排水口喷向立管的侧部,以缓冲大部分水流冲击导致的立管震动倾斜情况;

S3、泄压阀减震:泄压阀瓣处的导流体减小泄水阀瓣的受力面积,并通过挡板分担1/5-

1/10导流体迎水面所受到的推力,减小泄水阀瓣在运动过程中的冲量;

S4、辅助减震:泄压阀流出的水流经第一排水管的排水口喷向立管的侧部,以缓冲1/

10-1/20水流冲击力导致的立管震动倾斜情况;

S5、稳定立管:立管受到水利冲击和排水口相反方向作用力的作用,保持立管的倾斜角度控制在3°以内。

2.根据权利要求1所述的一种减震型水锤泵的减震方法,其特征在于:所述步骤S1中水流的落差在1.5m-10m之间。

3.根据权利要求1所述的一种减震型水锤泵的减震方法,其特征在于:所述的减震方法采用一种减震型水锤泵,该水锤泵包括动力管(1),所述动力管(1)与泵体(2)固定连接,所述泵体(2)与第一弯管(3)的底部和立管(4)的底部相连接,所述立管(4)通过疏水阀(5)连接有空气室(6),所述空气室(6)的侧部设置有出水口(7),所述疏水阀(5)的内部设置有出水阀瓣(8),所述第一弯管(3)通过泄水阀(9)连接有第一排水管(10),所述泄水阀(9)的内部设置有泄水阀瓣(11),所述泄水阀瓣(11)的下部连接有导流体(12),所述泄水阀瓣(11)的侧部设置有挡板(13),所述动力管(1)的侧部设置有导水管(14)。

4.根据权利要求3所述的一种减震型水锤泵的减震方法,其特征在于:所述第一排水管(10)的端侧和第二排水管(17)的端侧均开有排水口(18),所述排水口(18)与立管(4)的侧部相对设置,所述第一排水管(10)与第二排水管(17)呈上下错位布置。

5.根据权利要求3所述的一种减震型水锤泵的减震方法,其特征在于:所述导流体(12)的端侧大小与泄水阀瓣(11)的大小相一致。

6.根据权利要求3所述的一种减震型水锤泵的减震方法,其特征在于:所述导水管(14)的下部安装有固定座(19),且所述固定座(19)与动力管(1)、泵体(2)和第一弯管(3)均不相连。

7.根据权利要求3所述的一种减震型水锤泵的减震方法,其特征在于:所述第二弯管(16)的直径与第二排水管(17)的直径相匹配。
