1.一种表面强化的透明玻璃，其特征在于：所述表面强化的透明玻璃是通过下述步骤制备的：

（1）以石英砂、氢氧化铝、纯碱、氧化镁、碳酸钙、硼酸和氟硅酸钠为原料，将上述原料混合均匀后，于1480～1520℃保温2小时，制得均匀的玻璃液；

（2）将玻璃液浇铸在预热的耐热铸铁模具中，然后于750～800℃保温20分钟，接着以2℃/分钟的速度冷却至500‑520℃退火30分钟后停止加热，并冷却至室温，得表面具有晶体层的玻璃；

（3）将步骤（2）所得的玻璃进行抛光以将其表面的晶体除去，得表面强化的透明玻璃；

其中，步骤（1）中，所述原料的有效成分的重量百分数配比为：SiO2 61～67%，Al2O3 1～

3.3%，B2O3 2～3%，Na2O 11～13%，MgO 10.35～12.6%，CaO 2～5%，F 4.3～4.4%。

2.根据权利要求1所述的表面强化的透明玻璃，其特征在于：步骤（1）中，原料的熔融温度为1510～1520℃。

3.根据权利要求1所述的表面强化的透明玻璃，其特征在于：步骤（2）中，耐热铸铁模具的预热温度为750～800℃。

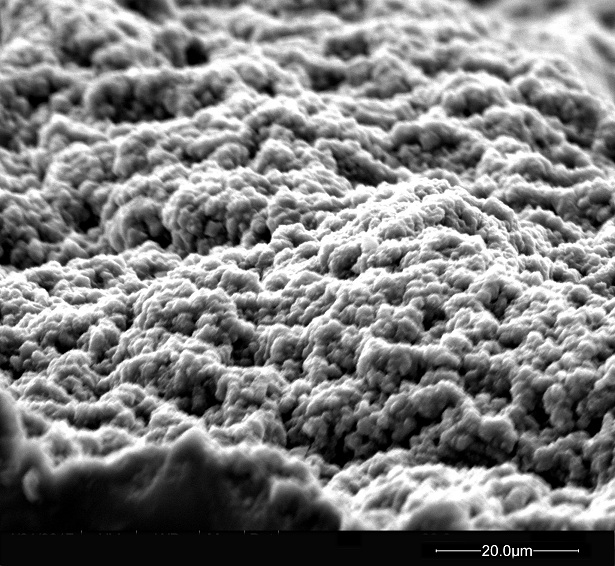

4.根据权利要求1所述的表面强化的透明玻璃，其特征在于：步骤（2）中，晶体层的厚度为15～25μm。
