专利号: 2018107490442
申请人: 焦明远
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

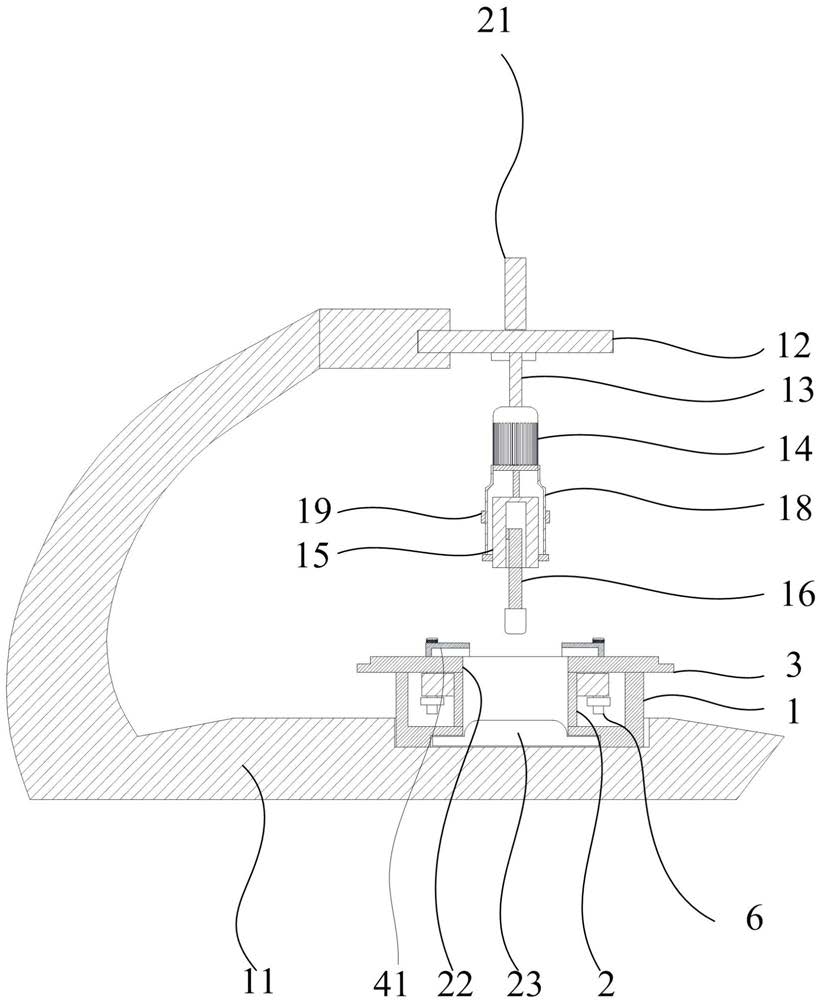

1.一种细胞组织样本制片装置,其特征在于,包括载物座和制片座,所述载物座上设置有支撑台,所述支撑台上设置有载物台,所述载物台的上表面设置有四个第一条形孔和四个直角固定板,所述载物台的下表面对称设置有两个第一活动杆,所述第一活动杆上设置有两个第二条形孔,所述直角固定板上设置有贯穿第一条形孔和第二条形孔的螺栓,所述支撑台的两侧设置有轴承座,所述轴承座与丝杠连接,所述丝杠穿过第一活动杆与第一电机连接,所述载物座设置在制片座上,所述制片座上设置有制片台,所述制片台上设置有阿基米德螺旋槽,所述阿基米德螺旋槽中设置有第二活动杆,所述第二活动杆的底部设置有第二电机,所述第二电机的输出端设置有空心圆柱凸轮,所述空心圆柱凸轮的内部设置有第三活动杆,所述第三活动杆的底部设置有锤头。

2.根据权利要求1所述的一种细胞组织样本制片装置,其特征在于,所述第二电机上设置有连接筒,所述空心圆柱凸轮设置在连接筒中,所述连接筒的外壁设置有活动圈,所述活动圈与C型架连接,所述C型架与第三活动杆固定连接。

3.根据权利要求2所述的一种细胞组织样本制片装置,其特征在于,所述第三活动杆的顶部设置有滑动导头,所述空心圆柱凸轮的内壁设置有供滑动导头移动的轨道槽。

4.根据权利要求3所述的一种细胞组织样本制片装置,其特征在于,所述载物台的中央设置有聚光孔,所述聚光孔处设置有平板玻璃,所述支撑台的内部设置有与聚光孔位置对应的聚光灯。

5.根据权利要求4所述的一种细胞组织样本制片装置,其特征在于,所述第一条形孔沿聚光孔的中心呈放射状分布。

6.根据权利要求5所述的一种细胞组织样本制片装置,其特征在于,所述第一电机设置在第一电机箱中,所述第一电机箱设置在载物座的一侧。

7.根据权利要求6所述的一种细胞组织样本制片装置,其特征在于,所述直角固定板的侧面设置有排气孔,所述直角固定板的侧面的内壁设置有直角槽。

8.根据权利要求7所述的一种细胞组织样本制片装置,其特征在于,所述制片座为鹅颈式座,所述制片座上设置有用来放置载物座的载物槽。

9.根据权利要求8所述的一种细胞组织样本制片装置,其特征在于,所述第二活动杆的顶部设置有手柄。
