专利号: 2018107503993
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

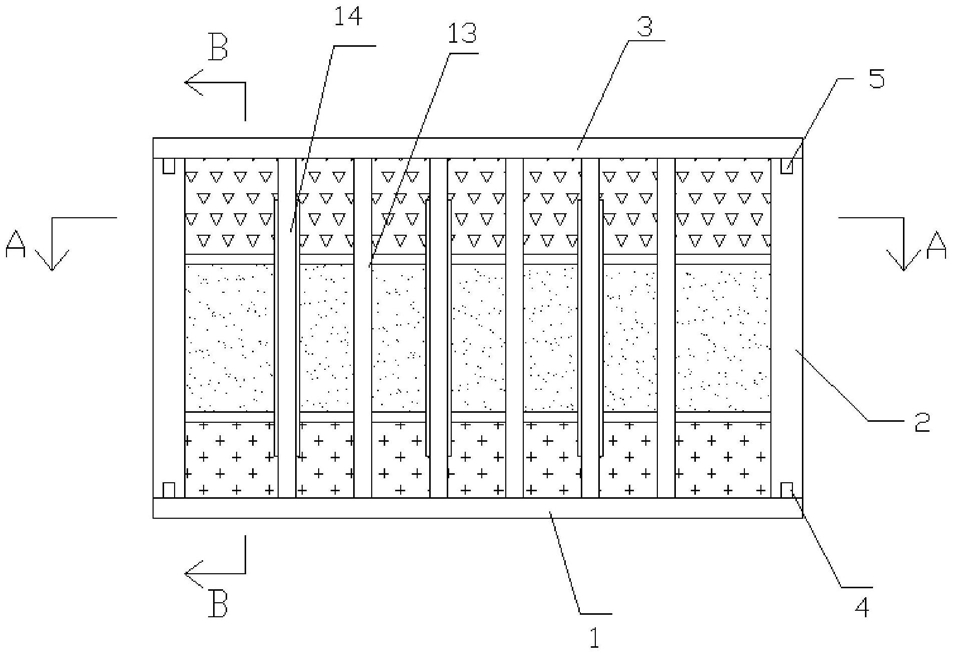

1.一种建筑新型保温墙板,其特征为,包括底板、侧板、盖板和分隔机构;

端面为矩形结构的底板上设有一圈第一插接条,侧板垂直的固定在底板上,使第一插接条插入式的设置在侧板底部的第一插接槽中,分隔机构设置在侧板中,端面为矩形结构的盖板上设有一圈第二插接条,盖板盖设在侧板上,使第二插接条插入式的设置在侧板顶部的第二插接槽中;

侧板由两个第一侧板和两个第二侧板一体成型的制备而成,第一侧板的长度大于第二侧板的长度;

分隔机构包括第一分隔板、第二分隔板、第一压板、第二压板、第三压板、第一支撑板和第二支撑板;

底板上相互平行的设有两个第一卡条,第一卡条的长度与第一侧板的长度相同、且第一卡条与第一侧板平行设置,第二侧板的内壁上与第一卡条对应的设有两个第二卡条,第二卡条的高度小于第二侧板的高度,第一分隔板和第二分隔板的底部分别插入固定在两个第一卡条中,第一分隔板和第二分隔板的侧壁分别插入固定在两个第二卡条中,第一分隔板和第二分隔板将侧板内的空间分隔成第一空腔、第二空腔和第三空腔,第一空腔的宽度L1等于第三空腔的宽度L3,第一空腔的宽度L1小于第二空腔的宽度L2;

第一分隔板位于第二空腔中的侧壁上垂直的设有多个第三卡条,第二分隔板位于第二空气中的侧壁上垂直的设有多个第四卡条,第三卡条和第四卡条交错设置,多个第一支撑板分别插入式的固定在第三卡条中,多个第二支撑板分别插入式的固定在第四卡条中;

第一压板和第二压板设置在第二空腔中,第二压板位于第一压板的上方,第一压板和第二压板上均设有与第一支撑板和第二支撑板对应设置且过渡配合的第三插接槽和第四插接槽,第一空腔中和第三空腔中分别设有一个第三压板,第三压板与第二压板平行设置;

第二空腔位于第一压板下方的区域浇注第一保温层,第二空腔位于第一压板与第二压板之间的区域、以及第一空腔、第三空腔位于第三压板下方的区域中浇注第二保温层,第一空腔、第二空腔和第三空腔位于盖板下方的区域浇注第三保温层;

第一分隔板上沿水平方向设有多个第一通孔,第一通孔上方设有多个第二通孔,第一通孔位于第一压板与第二压板之间,第二通孔位于第二压板上方;

第二分隔板上与第一通孔对应的设有多个第三通孔,与第二通孔对应的设有多个第四通孔。

2.如权利要求1所述的一种建筑新型保温墙板,其特征为,第三卡条和第四卡条的长度均为L4,2*L4>L2。

3.如权利要求1所述的一种建筑新型保温墙板,其特征为,第三卡条和第四卡条的截面形状为等腰梯形结构,其宽度自固定端向延伸端逐渐增加。

4.如权利要求1所述的一种建筑新型保温墙板,其特征为,底板、侧板和盖板均为聚氨酯板。

5.如权利要求1所述的一种建筑新型保温墙板,其特征为,第一保温层和第三保温层按重量份数计均由水泥10-25份、玻璃微球8-15份、沙子43-52份、硅藻土3-8份和水10-20份混合制备而成;

第二保温层按重量份数计由水镁石粉末5-16份、玻璃纤维棉20-32份、环氧树脂胶80-

120份、氧化钙18-26份、膨胀珍珠岩粉末8-12份混合制备而成。

6.如权利要求5所述的一种建筑新型保温墙板,其特征为,保温墙板的组装方法如下:(1)将侧板垂直的设置在底板上,使第一插接条插入式的设置在侧板底部的第一插接槽中,将第一分隔板、第二分隔板、第一支撑板和第二支撑板插接固定;

(2)将第一保温层的原材料混合后注入第二空腔中,将第一压板水平的压设在第一保温层上方;

(3)第一保温层凝固后,将第二保温层的原材料混合后注入第二空腔中,第二保温层的原材料自第一通孔和第三通孔进入第一空腔和第三空腔中,将第二压板和第一压板分别压设在第一空腔、第三空腔和第二空腔的第二保温层上方;

(4)第二保温层凝固后,将第三保温层的原材料混合后注入第二空腔中,第三保温层的原材料自第二通孔和第四通孔进入第一空腔和第三空腔中,将盖板压设在第三保温层上;

(5)使用螺丝将盖板与侧板、底板与侧板之间加以二次固定。
