专利号: 2018107526181
申请人: 徐州中知知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种汽车前照灯自动检测系统,其特征在于,包括暗室(51),暗室(51)的两端开口且两开口端滑动设置有滑动门(52),暗室(51)内设置有传送轨(53),传送轨(53)上滑动设置有固定板(54),固定板(54)上固定设置安装有前照灯的车架,所述暗室(51)内固定安装有检测装置;

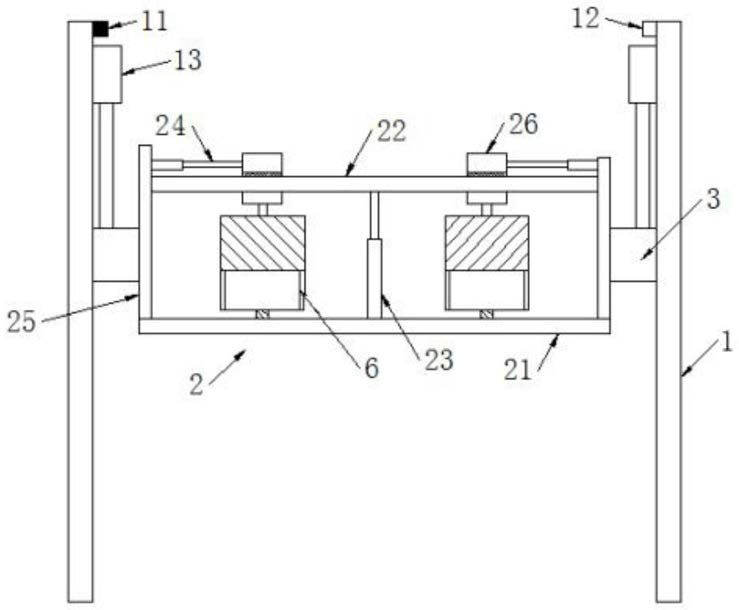

所述检测装置包括两个平行设置的支撑导轨(1),支撑导轨(1)垂直于暗室(51)的底部,两个支撑导轨(1)的顶端固定设置有纵向驱动气缸(13),纵向驱动气缸(13)连接有折弯接头(3),所述折弯接头(3)包括滑块(31),滑块(31)通过旋转接头(32)与连杆(33)的一端转动连接,连杆(33)的另一端连接有固定块(34),折弯接头(3)滑动设置在支撑导轨(1)上,两个折弯接头(3)分别连接检测架的两端;

所述检测架包括固定滑轨(21)与移动滑轨(22),固定滑轨(21)的两端分别垂直固定有结构板(25),移动滑轨(22)的两端与结构板(25)滑动连接,移动滑轨(22)与固定滑轨(21)平行设置,移动滑轨(22)上开有条形贯穿槽(27),所述移动滑轨(22)的两端固定设置有横向驱动气缸(24),横向驱动气缸(24)连接有旋转电机(26),旋转电机(26)滑动设置在移动滑轨(22)上,旋转电机(26)转动连接有检测箱(6),检测箱(6)的底部与转轴(44)的一端转动连接,转轴(44)的另一端与底部滑块(43)转动连接,底部滑块(43)滑动设置在固定滑轨(21)上。

2.根据权利要求1所述的一种汽车前照灯自动检测系统,其特征在于,所述暗室(51)的内壁以及滑动门(52)的内侧均涂覆有黑色涂料。

3.根据权利要求1所述的一种汽车前照灯自动检测系统,其特征在于,所述旋转电机(26)的外壁上安装有滑行挡板(41),旋转电机(26)的一部分穿过条形贯穿槽(27)后通过滑行挡板(41)滑动设置在移动滑轨(22)上。

4.根据权利要求1所述的一种汽车前照灯自动检测系统,其特征在于,所述旋转电机(26)上连接有连接杆(42)的一端,连接杆(42)的另一端连接开合门(64)的上端,所述固定滑轨(21)上固定有开门气缸(23)的一端,开门气缸(23)的另一端连接有移动滑轨(22)。

5.根据权利要求1所述的一种汽车前照灯自动检测系统,其特征在于,所述检测箱(6)包括箱体(61),箱体(61)内固定设置有前照灯检测仪,箱体(61)的一端开口且开口处滑动设置有开合门(64),箱体(61)的两相对面上通过滑槽结构(62)滑动设置有挡光板(63),挡光板(63)的表面涂覆有黑色涂料,所述箱体(61)的开口端底部设置有缓冲弹簧(65)。
