专利号: 2018107526478
申请人: 佳木斯大学
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

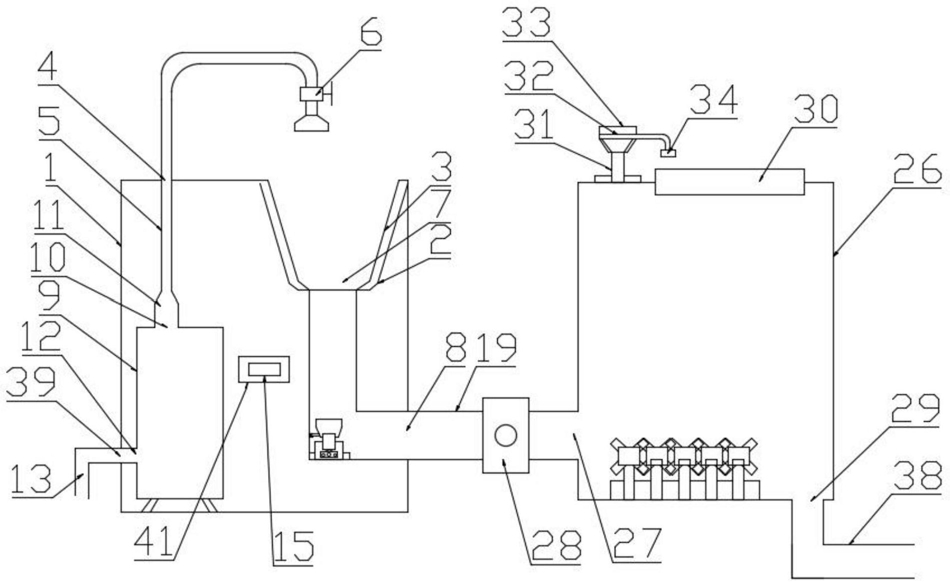

1.一种手术器械专用消毒装置,包括浸泡箱(1),其特征在于,所述浸泡箱(1)上部开有浸泡凹槽(2),浸泡凹槽(2)内固定安装有浸泡池(3),浸泡箱(1)上部左侧开有浸泡通孔(4),浸泡通孔(4)上设有出水导管(5),出水导管(5)的一端与水箱装置进行连接,另一端设有出水开关(6),所述浸泡凹槽(2)下部开有开口(7),开口(7)上设有隔断装置,开口(7)下部设有转移装置,所述浸泡箱(1)侧表面下部开有导管口(8),所述浸泡箱(1)外部侧表面设有清洗装置,所述水箱装置包括储水箱(9),储水箱(9)固定安装在浸泡箱(1)内部左侧部位,储水箱(9)上部中间部位开有出水口(10),出水口(10)上设有输水导管(11),储水箱(9)左侧下部中间部位开有进水口(12),进水口(12)与进水导管(13)进行连接,所述隔断装置包括开口导轨凹槽(14),开口导轨凹槽(14)安装在开口(7)上,所述开口导轨凹槽(14)上设有移动块(16),导轨凹槽(14)一端设有微型直线电机(17),微型直线电机(17)的伸缩端与移动块(16)进行连接,与移动块(16)连接有移动伸缩门(18),所述转移装置包括转移导管(19),转移导管(19)的一端与开口(7)进行连接,转移导管(19)的另一端穿过导管口(8)延伸至浸泡箱(1)的外部,所述转移导管(19)内部中间设有移动装置,所述移动装置包括移动底板(20),移动底板(20)固定安装在转移导管(19)内部中间部位,移动底板(20)上部设有电动伸缩杆一(21),电动伸缩杆一(21)上部自由端设有放置盒(22),所述转移导管(19)中间部位侧表面设有电动伸缩杆二(23),电动伸缩杆二(23)伸缩端设有电磁吸附机构一(24),电动伸缩杆一(21)伸缩端设有电磁吸附机构二(25),所述清洗装置包括清洗箱(26),清洗箱(26)左侧表面下部开有工具进口(27),工具进口(27)与转移导管(19)进行连接,转移导管(19)下部设有电磁开关阀(28),清洗箱(26)内上部侧表面设有送水装置,内部最底端设有翻搅装置,最底端右侧开有导水口(29),导水口(29)上设有倒水装置,所述送水装置包括开有清洗箱(26)上部的清洗出口(30),清洗出口(30)旁边设有送水管支架(31),送水管支架(31)上安置有送水管(32),送水管(32)的一端与供水装置(33)进行连接,另一端上设有电磁阀(34),所述翻搅装置包括安装在清洗箱(26)内部最底端的翻搅底板(35),翻搅底板(35)上均匀设有若干翻搅主杆(36),每个翻搅主杆(36)上设有翻转器(37),所述倒水装置包括导水管(38),导水管(38)的一端与导水口(29)下部进行连接,导水管(38)的另一端与下水道进行连接,所述浸泡箱(1)侧表面中间部位设有控制装置。

2.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述出水导管(5)穿过浸泡通孔(4),下部与输水导管(11)进行连接。

3.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述浸泡箱(1)左侧下部与进水口(12)对应部位设有进水通孔(39)。

4.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述进水导管(13)穿过进水通孔(39)与外部水源进行连接。

5.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述微型直线电机(17)为移动块(16)提供动力,使移动块(16)能够在导轨凹槽(14)中来回移动。

6.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述转移导管(19)的形状为L形。

7.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述放置盒(22)下部中间部位和侧表面中间部位设有铁块(40)。

8.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述电磁开关阀(28)安装在浸泡箱(1)和清洗箱(26)之间的转移导管(19)上。

9.根据权利要求1所述的一种手术器械专用消毒装置,其特征在于,所述控制装置包括控制盒(41)和控制器(15)。

10.根据权利要求9所述的一种手术器械专用消毒装置,其特征在于,所述控制器(15)分别与微型直线电机(17)、电动伸缩杆一(21)、电动伸缩杆二(23)、电磁吸附机构一(24)、电磁吸附机构二(25)、翻转器(37)、电磁开关阀(28)进行控制连接。
