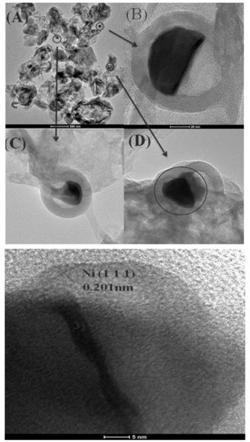

1.一种Ni3C@Ni核壳助催化剂的制备方法，其特征在于，包括以下步骤：S1. 制备Ni3C纳米颗粒；

S2. 将Ni3C纳米颗粒在保护气体下350 550℃反应1 12 h，所得Ni3C@Ni核壳纳米颗粒~ ~即为Ni3C@Ni核壳助催化剂。

2.一种Ni3C@Ni核壳助催化剂，其特征在于，由采用权利要求1所述制备方法制成。

3.权利要求2所述的Ni3C@Ni核壳助催化剂在光催化反应中的应用。

4.权利要求2所述的Ni3C@Ni核壳助催化剂在光催化产氢中的应用，其特征在于，所述Ni3C@Ni核壳助催化剂用于提高光催化剂的产氢性能。

5.根据权利要求4所述的应用，其特征在于，将所述Ni3C@Ni核壳助催化剂和光催化剂加入到光催化制氢反应液中；所述Ni3C@Ni助催化剂的质量占所述Ni3C@Ni助催化剂和光催化剂的总质量的2 10%。

~

6.根据权利要求5所述的应用，其特征在于，所述Ni3C@Ni核壳助催化剂和光催化剂与光催化制氢反应液的固液比为10 mg：100 ml。

7.一种Ni3C@Ni/光催化剂复合材料，其特征在于，包括光催化剂和负载在光催化剂上的Ni3C@Ni核壳纳米颗粒，所述Ni3C@Ni核壳纳米颗粒的质量为复合材料的质量的2wt%~10 wt%。

8.根据权利要求7所述Ni3C@Ni/光催化剂复合材料，其特征在于，所述光催化剂为g-C3N4、CdS、TiO2、Cd1-xZnxS、ZnInS2和SiC中的一种或几种。

9.权利要求7或8所述Ni3C@Ni/光催化剂复合材料的制备方法，其特征在于，包括以下步骤：S1. 制备Ni3C纳米颗粒；

S2. 将Ni3C纳米颗粒与光催化剂混合，在保护气体下350~550℃反应1~12 h。

10.权利要求7或8所述Ni3C@Ni/光催化剂复合材料在光催化产氢中的应用。
