专利号: 2018107531921
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在于,包括以下步骤:

(1)准备:组装好试验装置;

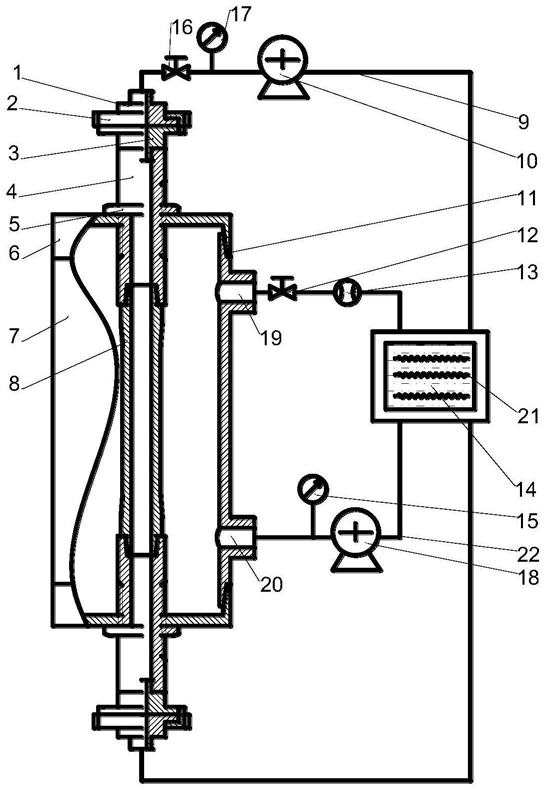

所述的试验装置包括接管(4)、内空的外筒(7)、钻杆(8)、内循环泥浆泵(10)、外循环泥浆泵(18)、内循环液压阀(16)、外循环液压阀(12)、流量计(13)、内循环压力表(17)、外循环压力表(15)、内循环管线(9)、外循环管线(22)及泥浆池(14);所述的钻杆(8)置于外筒(7)内,钻杆(8)上下两端都连接接管(4);所述的接管(4)通过内循环管线(9)与泥浆池(14)连接;所述的内循环压力表(17)、内循环液压阀(16)和内循环泥浆泵(10)安装在内循环管线(9)上;所述的泥浆池(14)与外筒进口(20)和外筒出口(19)通过外循环管线(22)连接;所述的泥浆池(14)和外筒进口(20)之间的外循环管线(22)上安装有外循环泥浆泵(18)和外循环压力表(15);所述的泥浆池(14)和外筒出口(19)之间的外循环管线(22)上安装外循环液压阀(12)、流量计(13);

(2)充液:首先打开内循环液压阀(16)、外循环液压阀(12),然后启动内循环泥浆泵(10)、外循环泥浆泵(18),循环钻井液1~2分钟,检查整套装置是否密封完整;

(3)加压、升温:待内、外循环系统内液体充满以及密封性检查结束后,先打开泥浆池加热器(21),设定温度值,然后再分别设定内循环泥浆泵(10)、外循环泥浆泵(18)的压力值,加热后的钻井液分别进入内循环管线(9)、外循环管线(22)中;

(4)采集数据:待流量计(13)、内循环压力表(17)、外循环压力表(15)的数值达到了实验所需的预定值并稳定之后,开始记录流量值和压力值,直到内循环压力表(17)、外循环压力表(15)的数值出现明显变化,流量计(13)值由稳定状态到开始出现一定程度增大,停止记录数据;

(5)结束:先关闭内循环泥浆泵(10)、外循环泥浆泵(18),再关闭内循环液压阀(16)、外循环液压阀(12),最后取出失效后的钻杆(8),分析破损原因。

2.根据权利要求1所述的一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在:所述的接管(4)与外筒(7)连接部位通过O型圈(11)、压盖(6)和锁紧螺母(5)密封。

3.根据权利要求2所述的一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在:所述的接管(4)通过内接头(3)和外接头(1)接入内循环管线(9);所述的内接头(3)和外接头(1)通过由壬螺母(2)连接。

4.根据权利要求1所述的一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在:所述的外筒进口(20)和外筒出口(19)分别通过过滤头连接到外循环管线(22)。

5.根据权利要求1所述的一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在:所述的泥浆池(14)内有加热器(21)。

6.根据权利要求1所述的一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在:所述的泥浆池加热器(21)的实验温度值在室温至120℃之间。

7.根据权利要求1所述的一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在:所述的内循环泥浆泵(10)、外循环泥浆泵(18)的实验压力值在10MPa至70MPa之间。

8.根据权利要求1所述的一种模拟井下钻杆冲蚀磨损的试验装置的试验方法,其特征在:所述的内循环泥浆泵(10)设定的实验压力值大于外循环泥浆泵(18)设定的实验压力值。
