专利号: 2018107550922
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

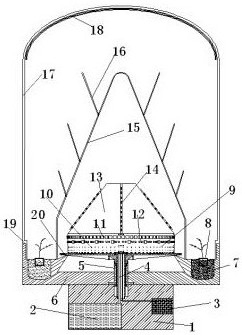

1.黄瓜种植用秧苗培育装置,其特征在于,其包括底座、圆柱形培育座、喷液组件、加温组件、光照组件、透明保温罩、辅助秧架和盘体,其中,所述底座上端固定设置有所述圆形培育座,所述圆形培育座的上端面设置有圆环形的培育槽,所述培育槽内填充有营养土,所述培育槽内圆周阵列设置有多个对黄瓜进行培育的培育工位,所述圆形培育座的中心设置有所述盘体,且所述盘体位于所述培育槽的中心位置,所述盘体的外圆周上设置有朝向所述培育槽方向的喷液组件,所述盘体的外圆周上还设置有加温组件和光照组件,所述圆柱形培育座的顶部可拆卸的扣设有所述透明保温罩,所述圆柱形培育座上还设置有向上延伸设置的所述辅助秧架,以便对各个培育工位上的黄瓜秧苗进行辅助有序引导与固定。

2.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:所述喷液组件包括营养液箱、喷液泵、喷液管和喷头,所述加温组件包括温度控制器和温度电加热片,其中,所述盘体采用支撑盘支撑在空心轴顶部,所述空心轴支撑固定在所述圆柱形培育座的中心位置,所述营养液箱设置在所述底座内,所述营养液箱内设置有所述喷液泵,所述喷液泵通过喷液管连接所述喷头,所述喷液管布设在所述空心轴内,所述喷头布设在所述盘体的外圆周上,所述盘体的外圆周上设置有所述温度电加热片,所述电加热片通过导线与所述温度控制器连接,导线布设在所述空心轴内,所述温度控制器设置在所述底座上。

3.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:所述光照组件包括LED发光片和LED发光条,所述LED发光片设置在所述盘体的外圆周上,所述盘体的上端还向上延伸设置有锥形延伸段,所述锥形延伸段的外周部设置有所述LED发光条。

4.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:所述辅助秧架包括主体架和分支杆,各个所述分支杆布设在所述主体架上。

5.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:所述透明保温罩的顶部内壁上还设置有对光照组件发出的光进行反射的反射镜。

6.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:每个所述培育工位处还设置有对黄瓜秧苗进行定位的培育定位环,所述培育定位环为扣合在一起的可拆卸结构,所述培育定位环上沿着其径向方向阵列设置有多个透水孔,所述培育定位环从营养土中拔出时,实现对秧苗根系的保护。

7.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:所述培育定位环包括半圆环一和半圆环二,其中,所述半圆环一的端部设置有嵌合端一,所述半圆环二的结合处设置有嵌合端二,所述嵌合端一与嵌合端二嵌合连接在一起,所述半圆环一和半圆环二的本体上设置有多个透水孔。

8.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:所述培育定位环的上端部还设置有便于将其从营养土中向上拔出的操作把手。

9.根据权利要求1所述的黄瓜种植用秧苗培育装置,其特征在于:所述透明保温罩的下端设置有扣合槽,所述圆形培育座的上端面四周设置有扣合肩,所述透明保温罩的扣合槽定位在所述扣合肩上。
