1.一种浮地磁控忆感器仿真器电路，其特征在于，该电路基于下述数学模型设计：

其中i(t)是忆感器的电流，a和β是常量，ρ(t)是磁通量 的积分；

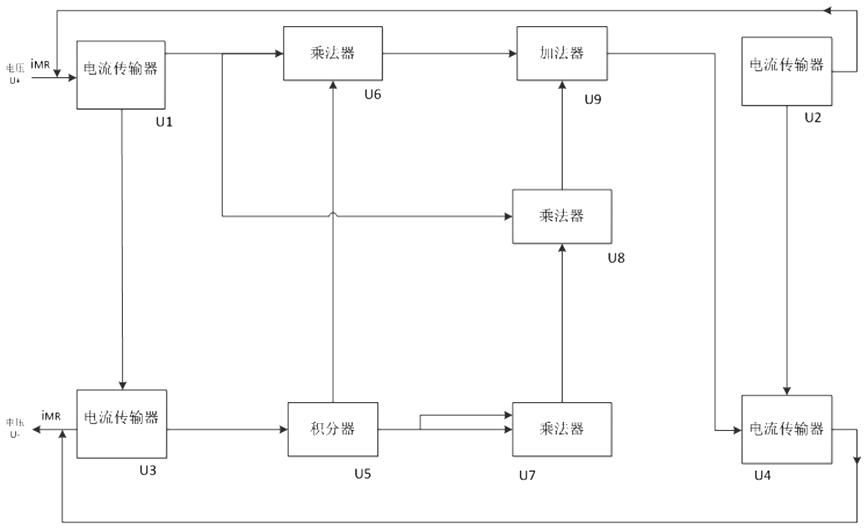

该电路包括四个电流传输器U1、U2、U3、U4，三个乘法器U6、U7、U8，一个积分器U5和一个加法器U9；其中电流传输器U1与电流传输器U2，电流传输器U1与电流传输器U3，电流传输器U2与电流传输器U4，电流传输器U3与电流传输器U4彼此互连，用于传输电流；电流传输器U1与乘法器U6相连；电流传输器U3与积分器U5相连，并将输出连接到乘法器U6和乘法器U7，其中乘法器U7是将积分器U5的信号自相乘，输出信号连接到乘法器U8；乘法器U8与电流传输器U1、乘法器U7相连，并将输出信号连接到加法器U9；加法器U9与乘法器U6、乘法器U8连接，并将信号连接到电流传输器U4；电流传输器U4再将信号传递到输出端。

2.根据权利要求1所述的一种浮地磁控忆感器仿真器电路，其特征在于：电流传输器U1、U2、U3、U4采用AD844；其中电流传输器U1的引脚3与输入端(A)连接；电流传输器U1的引脚2与电阻R3连接，电阻R3的另一端则连接到电流传输器U3的引脚2；电流传输器U1的引脚

7、4分别接V1+和V1‑；电流传输器U1的引脚5与电容C2连接并接地，形成一个积分电路；电流传输器U1的引脚6作为输出；电流传输器U2的引脚3接地；电流传输器U2的引脚2与电流传输器U4的引脚2连接；电流传输器U2的引脚7、4分别接+15V和‑15V的直流电压；电流传输器U2的引脚5作为电流传输到电流传输器U1的引脚3；电流传输器U2的引脚6与电阻R15相连并接地；电流传输器U3的引脚3与输出(B)相连；电流传输器U3的引脚7、4分别与V1+和V1‑连接；

电流传输器U3的引脚5与电容C1连接并接地，形成积分电路；电流传输器U3的引脚6与电阻R4的一端连接，电阻R4的另一端连接到积分器U5的2引脚；电流传输器U4的引脚3与加法器U9的引脚6相连；电流传输器U4的引脚7、4分别接V1+和V1‑；电流传输器U4的引脚5与电流传输器U3的引脚3相连；电流传输器U4的引脚6与电阻R16连接并接地。

3.根据权利要求2所述的一种浮地磁控忆感器仿真器电路，其特征在于：积分器U5选用LF13741运算放大器构建积分电路；运算放大器的引脚2与电阻R4另一端连接，同时与电容C3一端连接；运算放大器的引脚3接地；运算放大器的引脚7、4分别接+15V和‑15V直流电压；

运算放大器的引脚6与电容C3另一端连接，并将输出连接到乘法器U7。

4.根据权利要求3所述的一种浮地磁控忆感器仿真器电路，其特征在于：乘法器U6、U7、U8采用AD633；其中乘法器U6的X1引脚与电流传输器U1的6引脚相连，乘法器U6的引脚Y1与积分器U5中的运算放大器的引脚6相连；乘法器U6的X2、Y2引脚接地；乘法器U6的VS+和VS‑引脚分别接V1+和V1‑；乘法器U6的W1引脚为输出，与加法器U9中的电阻R11连接，同时接电阻R5，电阻R5与电阻R6串联后接地；乘法器U6的Z1引脚连接在电阻R5和R6之间；乘法器U7的X1、Y1引脚与积分器U5的引脚6连接；乘法器U7的X2、Y2引脚接地；乘法器U7的VS+和VS‑引脚分别接V1+和V1‑；乘法器U7的W2引脚作为输出端与乘法器U8的Y1引脚连接；乘法器U7的W2引脚接电阻R7，电阻R7和R8串联并接地；乘法器U7的Z2引脚连接在电阻R7与电阻R8之间；乘法器U8的X1引脚接电流传输器U1的引脚6；乘法器U8的Y1引脚与乘法器U7的W2引脚相连；乘法器U8的X2和Y2引脚接地；乘法器U8的VS+和VS‑分别接V1+和V1‑；乘法器U8的W3引脚作为输出，与加法器U9的电阻R12一端相连；乘法器U8的W3引脚接电阻R9，电阻R9和R10串联并接地；乘法器U8的Z3引脚连接在R9与电阻R10之间。

5.根据权利要求4所述的一种浮地磁控忆感器仿真器电路，其特征在于：加法器U9采用运算放大器LF13741；运算放大器的引脚2分别与电阻R11、R12、R13连接；电阻R11、R12并联，并与电阻R13串联到运算放大器的引脚6；运算放大器的引脚3接地；运算放大器的引脚4、7分别接‑15V和+15V直流电压；运算放大器的引脚6作为输出与电流传输器U4的引脚3相连。
