1.一种非贵金属催化剂的制备方法，包括以下步骤：

将乙醇-水溶剂、载体材料和非贵金属盐混合，得到非贵金属盐分散液；

将所述非贵金属盐分散液与硼氢化钠溶液混合，发生还原反应，还原反应产物经水洗，得到非贵金属催化剂。

2.如权利要求1所述的制备方法，其特征在于，所述乙醇-水溶剂中乙醇和水的体积比为(2～4)：(1～3)。

3.如权利要求1所述的制备方法，其特征在于，所述载体材料为氧化石墨烯、碳纳米球和二氧化硅纳米球中的一种或几种。

4.如权利要求1～3任一项所述的制备方法，其特征在于，所述载体材料的质量与乙醇-水溶剂的体积比为(1～2)g：(1～2)L。

5.如权利要求1所述的制备方法，其特征在于，所述非贵金属盐为醋酸钴、氯化钴、硝酸钴、醋酸钴、醋酸镍、氯化镍、硝酸镍、醋酸铁、氯化铁和硝酸铁中的一种或几种。

6.如权利要求1、2或5所述的制备方法，其特征在于，所述非贵金属盐的物质的量与乙醇-水溶剂的体积比为(1～2)mmol：(100～200)mL。

7.如权利要求1所述的制备方法，其特征在于，所述还原反应的温度为4～6℃，所述还原反应的时间为8～12min。

8.如权利要求1所述的制备方法，其特征在于，所述硼氢化钠溶液的浓度为0.125～

0.25mol/L。

9.如权利要求1或8所述的制备方法，其特征在于，所述非贵金属盐与硼氢化钠的物质的量比为1：(2～6)。

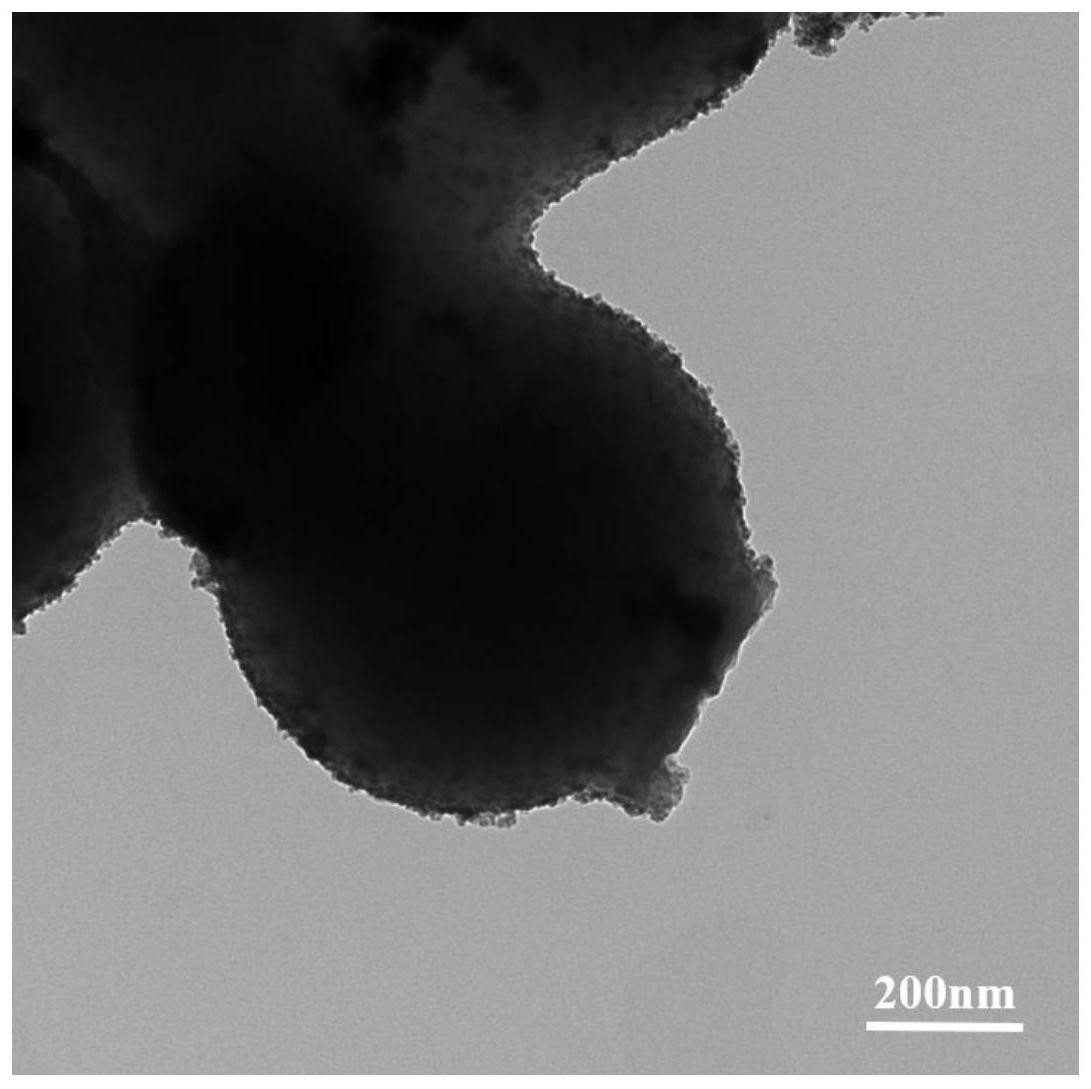

10.权利要求1～9任一项所述的制备方法制备得到的非贵金属催化剂，包括载体和负载在所述载体上的非贵金属纳米颗粒，所述非贵金属纳米颗粒的粒度为4-10nm。
