专利号: 2018107581507
申请人: 安徽一诺青春工业设计有限公司灵璧分公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

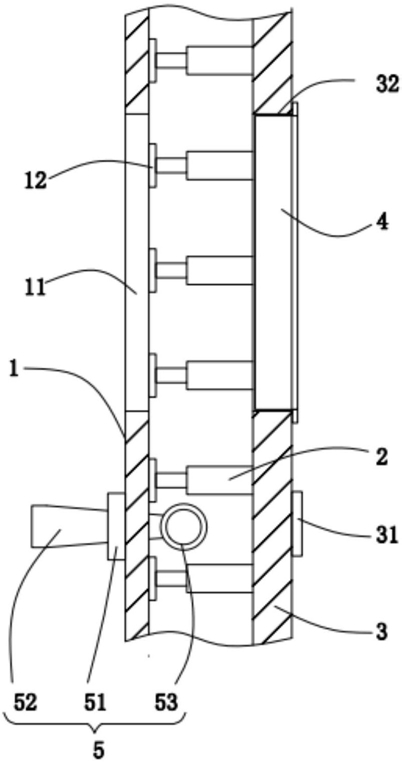

1.一种新能源汽车保险杠,其特征在于:包括第一加强板(1)、缓冲机构(2)、第二加强板(3)、进风机构(4)、牵引机构(5)、转动机构(6)以及封堵机构(7);所述第一加强板(1)与所述第二加强板(3)固定连接,所述第一加强板(1)、所述第二加强板(3)之间存有空腔结构;所述缓冲机构(2)安装于所述第一加强板(1)、所述第二加强板(3)之间的空腔结构内,所述缓冲机构(2)用以减缓保险杠的冲击;所述第二加强板(3)的内部安装有所述进风机构(4),所述进风机构(4)用以对气体进行导流;所述进风机构(4)的内部安装有所述转动机构(6),所述转动机构(6)配合连接所述封堵机构(7),所述转动机构(6)用以牵引所述封堵机构(7)进行封堵;所述第一加强板(1)贯穿有所述牵引机构(5),所述牵引机构(5)用以牵引车辆;所述第二加强板(3)的内壁开有第二通风孔(32),所述第二加强板(3)的外壁铰接有盖板(31);所述第一加强板(1)的内部开有第一通风孔(11),所述第一通风孔(11)与所述第二通风孔(32)相对设置,所述第一加强板(1)的内壁分布有安装座(12),所述安装座(12)的内壁设有橡胶垫(121);所述进风机构(4)包括外护板(41)、通风栅格(42)、集风罩(43)以及分流管(44),所述外护板(41)设于所述第二加强板(3)的外壁,所述外护板(41)与所述第二加强板(3)螺纹连接,所述外护板(41)的内壁螺纹连接所述集风罩(43),所述集风罩(43)嵌入于所述第二通风孔(32)的内部,所述集风罩(43)连通有若干个所述分流管(44),所述分流管(44)的两端均为开口结构;所述分流管(44)的内部设有滤网(441),所述滤网(441)的一侧安装有转动机构(6),所述转动机构(6)包括转动电机(61)、安装板(62)以及转杆(63);

所述转动电机(61)固定于所述分流管(44)的中心线处,所述转动电机(61)转动连接所述安装板(62),所述安装板(62)的外壁垂直设有所述转杆(63),所述转杆(63)的端部嵌入于所述分流管(44)的内壁;所述转动电机(61)的顶部安装有封堵机构(7),所述封堵机构(7)包括储存管(71)、卷筒(72)、扭簧(73)以及封堵膜(74),所述储存管(71)设于所述转动电机(61)的顶部,所述储存管(71)的内部通过所述扭簧(73)转动连接所述卷筒(72),所述卷筒(72)为圆台结构,所述卷筒(72)的外壁缠绕有所述封堵膜(74),所述封堵膜(74)呈圆环状,所述封堵膜(74)、所述安装板(62)的面积和与所述分流管(44)的截面积相同,所述封堵膜(74)贯穿于所述分流管(44);所述缓冲机构(2)包括固定管(21)、弹簧(22)、第一压板(23)、支杆(24)以及第二压板(25),所述固定管(21)与所述第二加强板(3)的内壁固定连接,所述固定管(21)的内部套接有所述支杆(24),所述支杆(24)嵌入于所述固定管(21)的一端设有所述第一压板(23),所述第一压板(23)固定连接所述弹簧(22),所述支杆(24)的另一端设有所述第二压板(25),所述第二压板(25)嵌入于所述安装座(12)的内部。

2.根据权利要求1所述的一种新能源汽车保险杠,其特征在于:所述牵引机构(5)与所述盖板(31)相对设置,所述牵引机构(5)包括限位管(51)、牵引柱(52)以及牵引环(53),所述限位管(51)设于所述第一加强板(1)的内壁,所述限位管(51)的内部开有喇叭状的锁紧孔(511),所述锁紧孔(511)的内部贯穿有所述牵引柱(52),所述牵引柱(52)为圆锥状,所述牵引柱(52)小直径的一端设有所述牵引环(53)。
