专利号: 2018107596076
申请人: 佳木斯大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

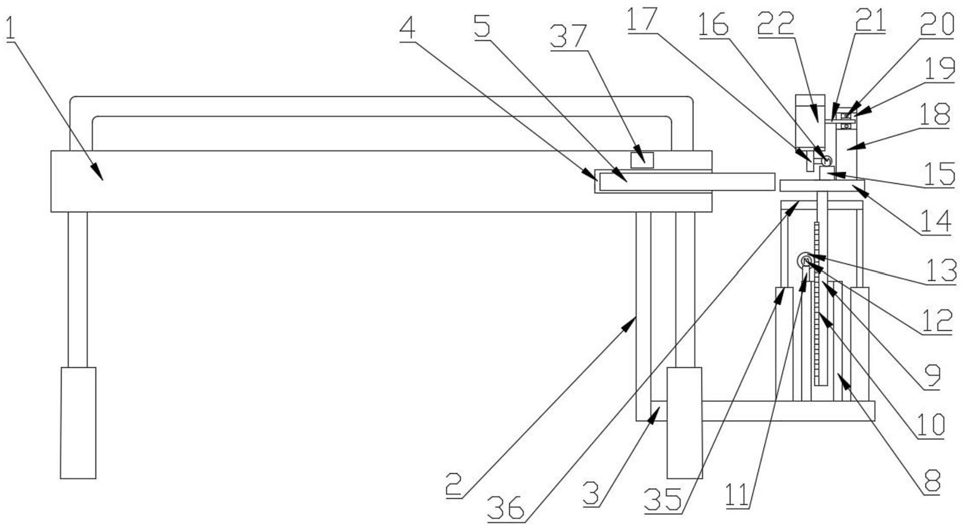

1.一种辅助扶正脑部的手术床,包括手术床身(1),其特征在于,所述手术床身(1)一端设有滑动装置,手术床身(1)下表面一侧设有矩形板一(2),矩形板一(2)上端与手术床身(1)固定连接,矩形板一(2)一面下端设有矩形板二(3),矩形板二(3)一端与矩形板一(2)固定连接,矩形板二(3)上表面设有升降装置,升降装置上设有旋转装置,旋转装置上设有移动装置;

所述滑动装置包括所述手术床身(1)一端开设有矩形凹槽(4),矩形凹槽(4)内设有矩形板三(5),矩形板三(5)与矩形凹槽(4)插装连接,矩形板三(5)两端面各设有一个L形杆(6),L形杆(6)一端与矩形板三(5)固定连接,手术床身(1)两端各设有一个导向筒一(7),导向筒一(7)外圆柱面一侧与手术床身(1)固定连接,L形杆(6)另一端与导向筒一(7)插装连接;

所述升降装置包括所述矩形板二(3)上表面一侧中间设有导向筒二(8),导向筒二(8)下端与矩形板二(3)固定连接,导向筒二(8)内设有升降柱(9),升降柱(9)下端与导向筒二(8)部分插装连接,升降柱(9)外表面一侧设有直齿条一(10),直齿条一(10)一面与升降柱(9)固定连接,导向筒二(8)上端设有方块(11),方块(11)与导向筒二(8)固定连接,方块(11)上设有旋转电机一(12),旋转电机一(12)与方块(11)固定连接,旋转电机一(12)旋转端设有主动轮一(13),主动轮一(13)与旋转电机一(12)固定连接且与直齿条一(10)互相啮合;

所述旋转装置包括所述升降柱上端设有圆形板一(14),圆形板一(14)下表面与升降柱(9)固定连接,圆形板一(14)上表面一侧设有矩形块(15),矩形块(15)下表面与圆形板一(14)固定连接,矩形块(15)上设有旋转电机二(16),旋转电机二(16)旋转端设有主动轮二(17),主动轮二(17)与旋转电机二(16)固定连接,圆形板一(14)上表面一侧设有圆柱杆一(18),圆柱杆一(18)下端与圆形板一(14)固定连接,圆柱杆一(18)上侧开设有圆形通孔(19),圆形通孔(19)内设有轴承(20),轴承(20)外表面与圆形通孔(19)过盈连接,轴承(20)内设有圆柱杆二(21),圆柱杆二(21)一端与轴承(20)部分插装连接,圆柱杆二(21)一端设有圆形板二(22),圆形板二(22)一面中间与圆柱杆二(21)固定连接,圆形板二(22)上侧开设有一个半圆形开口(23),圆形板二(22)外圆柱面设有一个半齿形环(24),半齿形环(24)内表面与圆形板二(22)固定连接,主动轮二(17)与半齿形环(24)互相啮合。

2.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述L形杆(6)一侧设有一个直齿条二(25),所述手术床身(1)一面设有方形凹槽(26),方形凹槽(26)内设有旋转电机三(27),旋转电机三(27)与方形凹槽(26)固定连接,旋转电机三(27)旋转端设有主动轮三(28),主动轮三(28)与旋转电机三(27)固定连接且与直齿条二(25)互相啮合。

3.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述手术床身(1)上表面两侧设有护栏(29)。

4.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述手术床身(1)下表面四个角设有电动伸缩杆(30),电动伸缩杆(30)上端与手术床身(1)固定连接。

5.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述手术床身(1)上设有矩形床垫一(31),矩形板三(5)上设有矩形床垫二(32)。

6.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述半圆形开口(23)内设有护垫(33)。

7.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述矩形板二(3)上表面两侧各设有一个挡板(34)。

8.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述矩形板二(3)一侧设有伸缩空心管(35),伸缩空心管(35)下端与矩形板二(3)固定连接且与导向筒二(8)套装连接,伸缩空心管(35)上端设有环形板(36),环形板(36)下表面与伸缩空心管(35)固定连接且与升降柱(9)套装连接。

9.根据权利要求书1所述一种辅助扶正脑部的手术床,其特征在于,所述手术床身(1)一侧设有控制盒(37),控制盒(37)内设有六个按钮(38)。
