专利号: 2018107598989
申请人: 泗县微腾知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

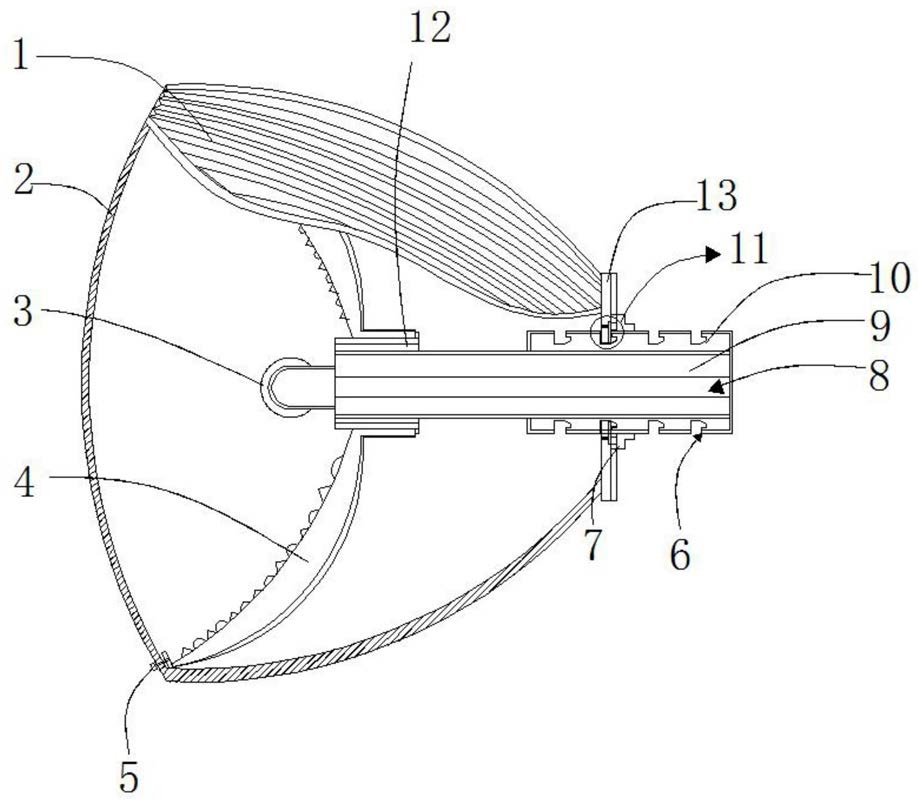

1.一种无人驾驶汽车用转向灯,包括防护壳(1)和限位机构(11),其特征在于:用于保护灯体的所述防护壳(1)的背面设有安装板(13),且所述安装板(13)上设有滑槽(13a),且所述滑槽(13a)的内部通过第二弹簧连接有限位机构(11),所述限位机构(11)卡合有卡板(10),且用于固定固定板(12)的所述卡板(10)的外侧壁设有与所述限位机构(11)配合连接的卡槽(6);其中,所述限位机构(11)包括弹簧(11a)、连接板(11b)、按钮(11c)和挡块(11d),所述连接块(11b)的一侧设有用于带动整体在所述滑槽(13a)内部滑动的按钮(11c),背离所述按钮(11c)的所述连接块(11b)上连接有弹簧(11a);所述连接板(11b)的端部连接有挡块(11d);

所述卡板(10)与底座(9)之间通过螺纹连接,通过旋转所述卡板(10)对安装在所述底座(9)上的灯泡(3)进行更换,且所述底座(9)的内部设有放置连接灯泡(3)上接线口的过线孔(8);所述安装板(13)的侧壁固定有阶梯型的凸块(7),且所述凸块(7)抵触所述卡板(10)的外侧壁;所述底座(9)的侧面与固定板(12)之间螺纹连接,且所述固定板(12)固定在所述防护壳(1)的内部中心处;所述防护壳(1)与防护盖(2)之间固定连接,且所述防护盖(2)与反光板(4)之间通过固定螺母(5)连接。

2.根据权利要求1所述的一种无人驾驶汽车用转向灯,其特征在于:所述卡板(10)上设有若干个所述卡槽(6),且所述卡槽(6)沿所述底座(9)呈线型等距分布。

3.根据权利要求1所述的一种无人驾驶汽车用转向灯,其特征在于:所述安装板(13)的内侧直径等于所述卡板(10)的外侧最大直径,且两个所述限位机构(11)内侧端部之间的距离等于所述卡板(10)的外侧最大直径。

4.根据权利要求1所述的一种无人驾驶汽车用转向灯,其特征在于:所述卡板(10)采用中空的圆柱形结构,且所述卡板(10)的最小直径大于所述所述灯泡(3)最大直径。

5.根据权利要求1所述的一种无人驾驶汽车用转向灯,其特征在于:所述反光板(4)为半球形结构,且半球形内部设有若干个第一凸起(41)和第二凸起(42),且半球形的所述第一凸起(41)和圆锥形的第二凸起(42)沿所述反光板(4)的内侧壁呈圆周阵列式分布,且所述第一凸起(41)和第二凸起(42)交错设置。
