专利号: 2018107633770
申请人: 河南城建学院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

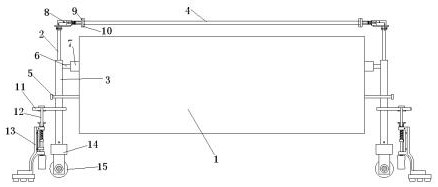

1.一种物品晾晒装置,其特征在于,其包括可移动式支撑架组件、晾晒挂杆和晾晒仓架,所述可移动式支撑架组件包括移动滚轮组件、支撑调节组件和伸缩组件,其中,所述伸缩组件设置在所述移动滚轮组件上,所述支撑调节组件连接设置在所述伸缩组件上;其中,所述晾晒挂杆的两端分别可拆卸的连接设置在所述可移动式支撑架组件的伸缩组件的顶部,所述晾晒仓架的两端采用可转动锁紧件可转动且可拆卸的支撑在所述可移动式支撑架组件的伸缩组件的中上部,以便调节所述晾晒仓架在竖直方向上的倾斜角度实现最佳晾晒角度的设置,当对该晾晒装置进行移动时,调节所述支撑调节组件,使之下端面离开地面,以便通过所述移动滚轮组件进行移动;当对该晾晒装置进行固定时,调节所述支撑调节组件,使之下端面抵靠支撑在地面上,以便将移动滚轮组件抬起离开地面,通过所述支撑调节组件进行支撑。

2.根据权利要求1所述的一种物品晾晒装置,其特征在于:所述伸缩组件包括伸缩筒和伸缩支杆,所述伸缩筒的顶部套设有可伸缩的伸缩支杆,所述伸缩支杆由所述伸缩筒上的锁紧螺栓锁紧固定。

3.根据权利要求1所述的一种物品晾晒装置,其特征在于:所述伸缩筒的中下部固定设置有沿着其径向方向水平延伸的固定板,所述固定板上设置有至少两组支撑调节组件,所述支撑调节组件包括固定螺柱、调节螺母、上导向滑座、圆柱簧、下导向滑座、限位块、滑座主体和支撑座,所述固定螺柱的上端设置有限位环,所述固定螺柱穿设在所述固定板的固定孔内,且所述限位环抵靠在所述固定板上端面,所述固定螺柱的位于所述固定板的下端面设置有锁紧螺母,所述固定螺柱的位于所述锁紧螺母下方还螺纹连接有所述调节螺母,所述滑座主体的上端和下端分别一体设置有与之垂直的上导向滑座和下导向滑座,所述上导向滑座与所述下导向滑座套设在所述固定螺柱内且可在所述固定螺柱内滑动,所述固定螺柱的中下部还设置有限位凸起,所述限位凸起与所述上导向滑座之间还设置有套设在固定螺柱上的所述圆柱簧,所述滑座主体的下端面设置有对该装置进行支撑的支撑座,所述固定螺柱的底端还可拆卸的连接设置有所述限位块,通过调节所述调节螺母的位置实现所述支撑座高度的调节。

4.根据权利要求1所述的一种物品晾晒装置,其特征在于:所述支撑座的底部还设置有橡胶防滑垫,所述上导向滑座和下导向滑座的导向孔内还固定设置有导向滑套,所述导向滑套与所述固定螺杆之间为可滑动设置,且所述固定螺杆与所述导向滑套之间上下配合滑动的行程范围内为光杆。

5.根据权利要求1所述的一种物品晾晒装置,其特征在于:所述移动滚轮组件包括万向轮转动座和万向轮,所述万向轮的上端可在水平面内360°转动的设置在所述万向轮转动座内,所述万向轮转动座的上端固定在所述伸缩筒下端。

6.根据权利要求1所述的一种物品晾晒装置,其特征在于:所述晾晒仓架为横截面为半圆形的半筒式结构,所述晾晒仓架的筒内设置有放置物品的分层隔架,可转动锁紧件包括铰接耳、支撑轴和锁紧轴,所述晾晒仓架的两端位于圆形的中心处设置有铰接耳,所述铰接耳沿着圆形的中心轴线方向延伸,所述铰接耳的中心设置有铰接孔,所述伸缩筒上部设置有沿着其径向方向延伸的支撑轴,所述支撑轴伸入所述铰接孔内对所述晾晒仓架进行支撑,所述伸缩筒上位于所述支撑轴的下方还设置有锁紧轴,所述晾晒仓架的两端面上设置有圆周阵列的锁紧孔,所述锁紧轴锁紧在相应角度的锁紧孔内。

7.根据权利要求6所述的一种物品晾晒装置,其特征在于:所述伸缩杆的顶部固定设置有倒L型结构的连接座,所述晾晒挂杆的两端设置有十字型连接块,所述连接座的端部设置有与所述十字型连接块连接的连接组件。

8.根据权利要求7所述的一种物品晾晒装置,其特征在于:所述连接组件包括固定环、连接块、定位块和连接螺杆,所述固定环设置有采用连接螺杆固定的连接块,所述连接螺杆沿着所述固定环的径向方向延伸,所述连接块位于所述固定环内,且连接块为两两一组的八个,所述定位块为四个,所述定位块焊接设置在两个相邻的且为一组的连接块上,所述定位块上设置有沿着圆环径向方向延伸的槽口,四个定位块的槽口为十字型结构,所述十字型连接块伸入定位在所述十字型结构的槽口中,所述连接块采用螺栓连接在倒L型结构的连接座端部。

9.根据权利要求8所述的一种物品晾晒装置,其特征在于:所述倒L型结构的连接座的中心设置有定位中心孔,所述十字型连接块的中心设置有定位中心轴,所述定位中心轴穿设套设于所述定位中心孔内。
