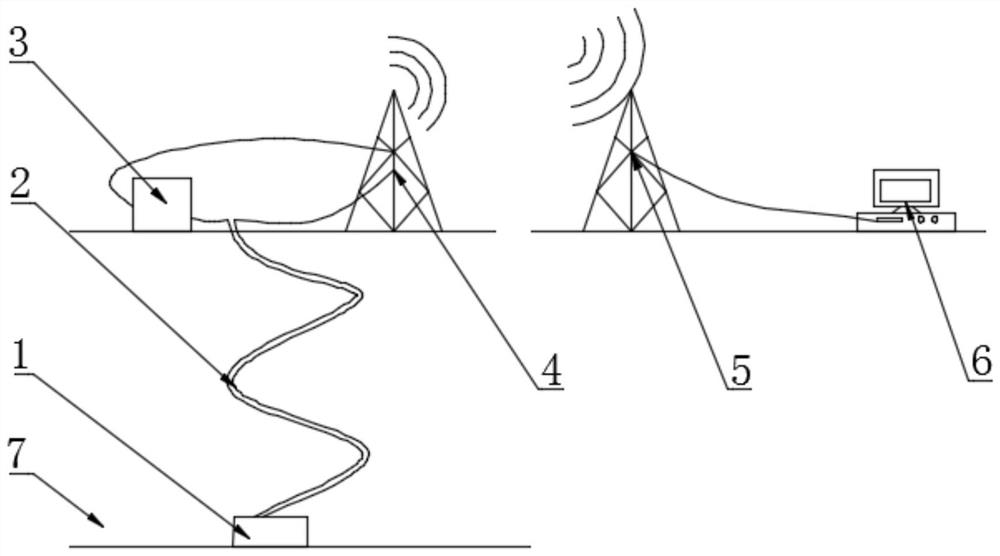

1.一种露天矿排土场内部水分监测系统，其特征在于，包括水分监测器(1)、传输线缆(2)、供电套件(3)、无线发射器(4)、信号接收器(5)和分析中心(6)；

所述水分监测器(1)预埋在排土场(7)内部，且与所述传输线缆(2)的一端连接；

所述传输线缆(2)包括信号线(202)及供电线(203)；

所述供电套件(3)置于排土场(7)表层，与所述供电线(203)连接、并通过供电线(203)向所述水分监测器(1)供电，该供电套件(3)还与所述无线发射器(4)连接、以向该无线发射器(4)供电；

所述无线发射器(4)置于排土场(7)表层，通过所述信号线(202)与所述水分监测器(1)连接；

所述信号接收器(5)置于所述分析中心(6)附近，以接收无线发射器(4)发射的信号，并将该信号转送至所述分析中心(6)；

所述分析中心(6)包括处理所述信号的计算机及存储器。

2.根据权利要求1所述的一种露天矿排土场内部水分监测系统，其特征在于，所述传输线缆(2)还包括外圈(201)及隔离层(204)，所述信号线(202)及供电线(203)均由该隔离层(204)包裹以绝缘，所述外圈(201)为柔性橡胶制成的空心套筒，信号线(202)及供电线(203)均置于该空心套筒内。

3.根据权利要求2所述的一种露天矿排土场内部水分监测系统，其特征在于，所述信号线(202)为光缆、包括相互隔离的信号使用线(2021)及信号备用线(2022)，所述供电线(203)为铜线、包括相互隔离的供电使用线(2031)及供电备用线(2032)。

4.根据权利要求1所述的一种露天矿排土场内部水分监测系统，其特征在于，所述供电套件(3)包括设有检修口的箱体(301)、位于箱体(301)上的太阳能电池板(302)，还包括位于箱体(301)内的与太阳能电池板(302)连接的控制器(303)、与控制相连的蓄电池(304)、与蓄电池(304)相连的稳压器(305)；所述供电线(203)与稳压器(305)电连接；所述供电套件(3)还包括有与所述稳压器(305)连接的警示灯(308)，该警示灯(308)设置在所述箱体(301)外部。

5.根据权利要求4所述的一种露天矿排土场内部水分监测系统，其特征在于，所述箱体(301)的检修口设有与该检修口配合的盖板，该检修口处设有防止盖板与箱体(301)磕碰的硅胶垫(307)。

6.一种露天矿排土场内部水分监测系统的布置方法，其特征在于，包括如下步骤：

(1)位于排土场(7)的台阶I上方的台阶II局部超前推进、形成超前工作坡段a，正常工作坡段b与超前工作坡段a之间形成排土场(7)折线工作坡段c；

(2)将水分监测器(1)布置在距离折线工作坡段c坡底线5-8m范围内的台阶I上，将与水分监测器(1)连接的传输线缆(2)沿着折线工作坡段c铺设至台阶II上，并在台阶II上形成转弯形成转折点i；

(3)排土场(7)正常工作坡段b开始排土；正常工作坡段b向前推进至与超前工作坡段a平齐的过程中，折线工作坡段c逐渐消失，水分监测器(1)及铺设在折线工作坡段c上的传输线缆(2)被掩埋；

(4)台阶II排土完成后，位于台阶II上的台阶III开始排土，并在台阶II中的正常工作坡段b位置上方超前推进，形成与所述超前工作坡段a平齐的超前工作坡段a’；在台阶II中的超前工作坡段a位置上方正常推进，形成与所述正常工作坡段b平齐的正常工作坡段b’；

超前工作坡段a’与正常工作坡段b’之间形成排土场(7)折线工作坡段c’；

(5)将所述传输线缆(2)自转折点i沿着所述折线工作坡段c’铺设至台阶III上，并在台阶III上形成转弯形成转折点i’；

(6)重复步骤(3)及步骤(5)直至传输线缆(2)铺设至排土场(7)最上部水平；

(7)安装供电套件(3)、无线发射器(4)、信号接收器(5)，将传输线缆(2)连接供电套件(3)及无线发射器(4)，信号接收器(5)置于分析中心(6)附近，以接收无线发射器(4)发射的信号，并将该信号转送至分析中心(6)。

7.根据权利要求6所述的一种露天矿排土场内部水分监测系统的布置方法，其特征在于，各个转折点处的传输线缆(2)自我缠绕一圈，且距离邻近的折线工作坡段3-5m。
