专利号: 2018107659380
申请人: 余柳婵
专利类型:发明专利
专利状态:已下证
专利领域: 铁的冶金
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

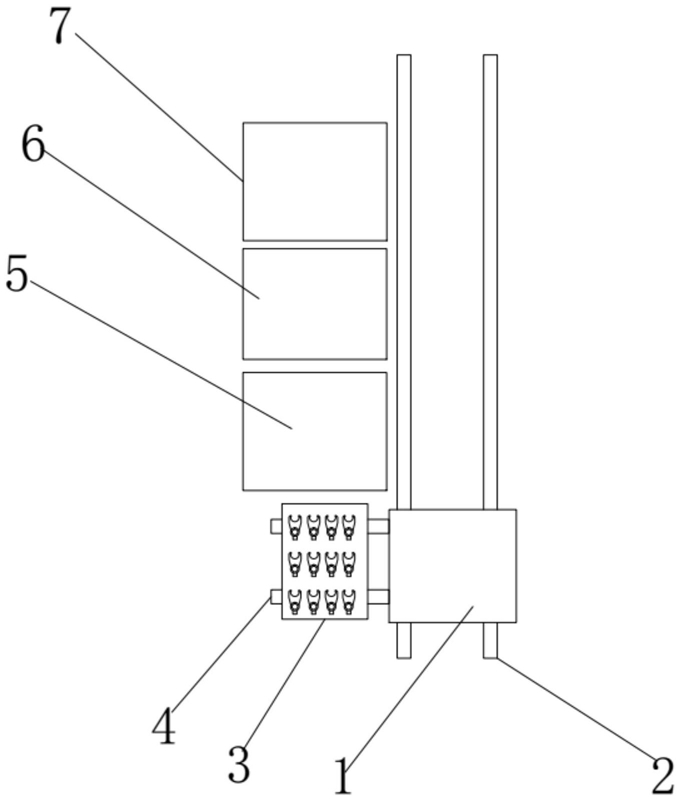

1.一种汽车拨叉自动热处理机器人工作站,包括导轨、行走安装在导轨上的输送小车、中温热处理炉、高温热处理炉以及冷却箱,所述导轨呈水平线性结构,中温热处理炉、高温热处理炉以及冷却箱均设置在导轨的前侧位置,且中温热处理炉、高温热处理炉以及冷却箱三者之间左右等距间隔设置;所述输送小车的前端位置设有水平朝前设置的托料叉,托料叉上平放有托料板,所述中温热处理炉、高温热处理炉以及冷却箱内均设有供托料叉活动通过的处理通道,其特征在于,所述冷却箱的处理通道内设有冷却淋喷装置,所述冷却淋喷装置包括淋喷组件以及回水组件,淋喷组件和回水组件分别设置在冷却箱的处理通道的上下侧;淋喷组件包括焊接固定在冷却箱上的分水管,分水管呈水平设置,且分水管的下表面焊接有多根与其管腔相连通的喷管,分水管的上表面焊接有一根与其管腔相连通的送水管,送水管的末端出口对接有三根出水管,出水管的另一端分别接高温水箱的底部出水口、中温水箱的底部出水口以及低温水箱的底部出水口,其中出水管上均串联接有出水管电磁阀,且送水管上串联接入有送水泵,所述回水组件包括上端开口式的集水箱,集水箱的侧面出水口螺纹对接有抽水管,抽水管的另一端对接在回水分管的进水口上,回水分管的三个出水口分别接有回水管,回水管的另一端分别接在高温水箱、中温水箱以及低温水箱的顶部进水口上,且回水管上串联接入有抽水泵,回水管上串联接入有回水管电磁阀;其中中温热处理炉内的处理温度为为250℃-500℃,高温热处理炉内的处理温度为500℃-800℃;高温水箱、中温水箱以及低温水箱内分别储存60℃-80℃的冷却水、40℃-60℃的冷却水以及20℃-40℃。2.根据权利要求1所述的汽车拨叉自动热处理机器人工作站,其特征在于,所述抽水管上安装有温度传感器。3.根据权利要求2所述的汽车拨叉自动热处理机器人工作站,其特征在于,所述温度传感器、出水管电磁阀、回水管电磁阀均连接型号为FR-E700的PLC逻辑处理器。4.根据权利要求1所述的汽车拨叉自动热处理机器人工作站,其特征在于,所述高温水箱的底部开设有排空口,且排空口焊接对接有排空管,排空管上串联接入有排空阀。5.根据权利要求1所述的汽车拨叉自动热处理机器人工作站,其特征在于,所述低温水箱的侧面顶部接有补水管。
